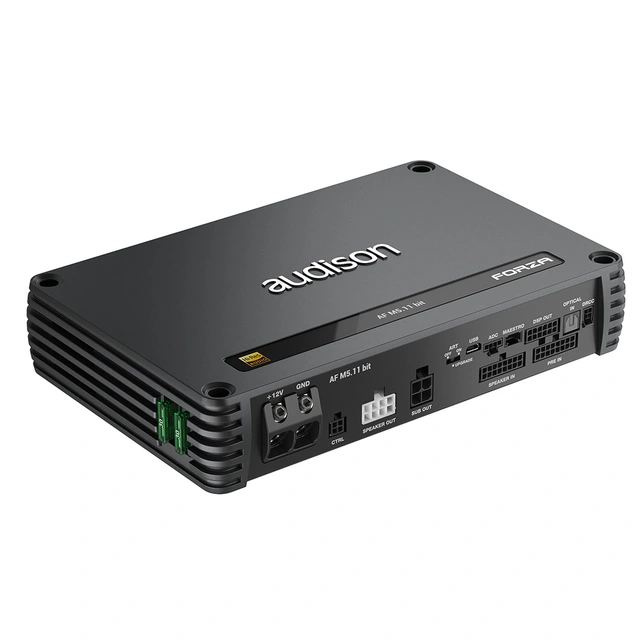

Audison AF M5.11 bit. 5-kanals forsterker med 11-kanals DSP. 1200W
AUDISON FORZA, DET NESTE NIVÅET AV OEM INTEGRERING OG TUNING
Mer effekt, mer informasjon, mer kontroll, flere innganger, mer hastighet, flere verktøy, flere muligheter, mer veiledning, mer fleksibilitet alt i en toppmoderne plattform!
AUDIOFIL LYD DU FORVENTER FRA AUDISON
AF M5.11 bit har fem forsterkede kanaler med høy kvalitet på 100W x 4 + 400W @4Ohm*, 150W x 4 + 600W @2Ohm*, med den audiofile lyden til den nyeste generasjonen Audison D-Class-teknologi. Høyere byttefrekvenser, brattere filtrering og komponenter med høyere toleranse leverer lyd utover forventningene til klasse D – i en utrolig kompakt pakke! Dette er kombinert med innebygd DSP som jobber med 24 bit/96 kHz, utvider lydbåndet opp til 40 kHz og oppnår den ettertraktede høyoppløsningssertifiseringen. Ved brokobling oppnår man hele 300W x 2 @4Ohm*, som garanterer fleksibel og kraftig ytelse. Støtte for Audison B-CONs Absolute Volume-funksjon garanterer maksimal bitdybde, selv med trådløse tilkoblinger!
*Kontinuerlig uteffekt (RMS) @14,4 VDC, 1 % THD, alle kanaler drevet.
NESTE GENERASJONS JUSTERING FOR MAKSIMAL KONTROLL
Audisons helt nye bit Drive PC-programvare kan analysere, rute og korrigere signalet på helt nye måter – nå kan du måle, mikse og til slutt stille inn lyden med ett kraftig verktøy! Det nye grafiske brukergrensesnittet forenkler hver kontroll og funksjon, og integrerer akustisk måling og sikrer effektiv innstilling og flott lyd! Akustisk RTA er integrert i equalizer-grafen, og er kompatibel med din USB-mikrofon eller lydkort. Final EQ-funksjonen tillater endelig utjevning uten å skade de delikate venstre/høyre frekvensforholdene. De seks behandlede preamp-utgangene kommer i tillegg til de åtte forsterkede kanalene, noe som gjør at Forzas DSP-seksjon enkelt kan administrere et større system.
AVANSERTE OEM INTEGRASJONSKAPABILITETER
Forzas åtte analoge innganger, pluss en optisk Toslink digital inngang, støtter total tilkobling selv med de mest komplekse OEM-systemene. Hvis det kreves flere analoge innganger kan man utivde med F4IN-utvidelseskortet for fire ekstra analoge inngangskanaler! Hvis en koaksial SPDIF eller en annen Toslink SPDIF-inngang er nødvendig, kan det valgfrie F2O-utvidelseskortet brukes. Audisons klassiske de-EQ-prosess får selskap av de-Time og de-Phase-funksjoner, noe som muliggjør lydgjenoppretting i nesten alle OEM-systemer. Den elektriske signalanalysen sikrer riktig integrasjon og korreksjon for hver inngangs- og utgangskanal. Den innebygde universelle høyttalersimuleringsteknologien (USS) gir maksimal kompatibilitet med alle OEM-kilder, uten demping eller ustabilitet.

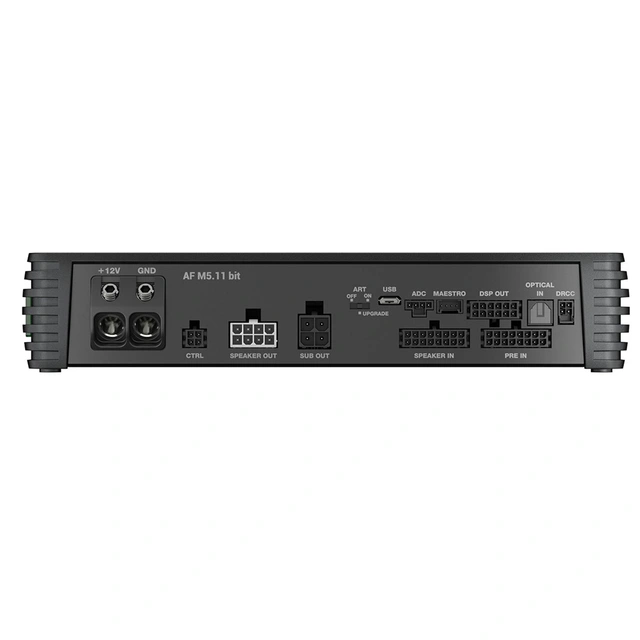

AF M5.11 bit inkluderer et sett med seks kabler av høy kvalitet som leveres med en beskyttende støpt holder for Molex-kontaktene for å øke motstanden mot vridning:
RCA med 8 stereo RCA-forbindelser for ettermarkedskilder med linjeutganger
Høyttaler inn med 8 par merkede kabler for OEM-kilder med høynivåutganger
Høyttaler ut med 4 par merkede kabler for å koble forsterkeren til høyttalerne
Sub ut med 2 merkede kabler for å koble forsterkeren til en eller flere subwoofere
Dsp ut med 6 merkede kabler for å koble forsterkeren til en eller flere forsterkere
Forza-kontrollkabel med 2 ledninger for remote inn og ut, pluss to ledninger for funksjoner som kan programmeres på bitDrive-programvaren.
SPESIFIKASJONER:
STRØMFORSYNING
Nominell strømforsyningsspenning / sikring: 11 ÷ 15 VDC / 2 x 30A
Pulsdriftsspenning: 6,5 ÷ 17,5 VDC
Tomgangsstrøm: 1,5 A
Standby strømtrekk: 1,5 mA
Forbruk @ 14,4 VDC, Minimum belastningsimpedans (maks musikalsk effekt): 53,4 A
Remote inn: 4 ÷15 VDC (1 mA)
Remote ut: 6,5 ÷15 VDC (150 mA)
ART – Automatisk remote på/av fra høyttalersignal 1,5 VDC
Effektivitet på oppgitt effekt (RMS) @14,4 VDC, 1 % THD, 4Ohm, Alle kanaler: 80,5 %
FORSTERKERDEL
Forvrengning – THD+N @ 1 KHz, 4O, 70 % oppgitt effekt: 0,02 %
Dempingsfaktor @ 1 kHz, 4Ohm, 2 VRMS: 140
Båndbredde @ -3 dB: 10 Hz ÷ 42 kHz
S/N-forhold (A-veid @ 1 V-inngang, merkeeffekt) Master-inngang: 98 dBA
S/N-forhold (A vektet @ merkeeffekt) Optisk inngang: 105 dBA
Minimum belastningsimpedans: 5Ch: 2Ohm 3Ch: 4Ohm + 4Ohm + 2Ohm
Utgangseffekt kontinuerlig (RMS) @14,4 VDC, 1 % THD:
• 5 kanal @ 4O: 100W x 4 + 400W
• 5 kanal @ 2O: 150W x 4 + 600W
• 3 kanal (bro 1/2; 3/4) @ 4O: 300W x 2 + 400W
• 3 kanal (bro 1/2; 3/4) @ 4O / 2O: 300W x 2 + 600W
CEA SPESIFIKASJONER
Utgangseffekt @ 4Ohm, 1 % THD+N, 14,4 V: 85 W x 4 + 340W
SN-forhold (ref. 1 W utgang): 78 dB
INNGANGER / UTGANGER
RCA-inngang (6 kanal): 0,6 ÷ 6 VRMS (15 kO imp.)
Høyttalerinngang (6 kanaler + ytterligere 4 kanaler med valgfritt F4IN-kort): 2,2 ÷ 22 VRMS (5 O imp.)
Digital IN: 1 x Optisk S/PDIF; Maks 192 kHz / 24 bit + 1 x optisk/koaksial S/PDIF med valgfritt F2O-kort
DSP linjeutgang (6 kanal): 5V RMS
DIGITAL SIGNAL PROSESSOR
Audio DSP og omformere: Analog Devices ADAU1467 bilkvalifisert lydprosessor.
Prosessering @ 96 kHz. Analog Devices 3 x ADAU1978 (4ch) og ADAU1966A (16ch) A/D og D/A-omformere (24 bit/192 kHz) gir svært høy ytelse
Filtertype: Full / High-Pass / Low-Pass / Band-Pass
Filtermodus og helning:
• Linkwitz-Riley @ 24/12/36/48 dB/okt.
• Butterworth @ 6/12/18/24/30/36/42/48 dB/okt.
• Bessel @ 6/12/18/24/30/36/42/48 dB/okt.
• Chebyshev @ 6/12/18/24/30/36/42/48 dB/okt.
• QLP @ 6 dB/okt.
Delefrekvens: 20 Hz ÷ 20 kHz
Fasekontroll: 0° / 180°, All-Pass-filtre
Analog inngangs equalizer (20 Hz ÷ 20 kHz): 12 Biquad + forsinkelse
Utgangsequalizer: Parametrisk/grafisk biquad: 15 poler, 20 Hz ÷ 20 kHz
Inn- og utgang sanntidslydmonitor: RTA
Tidsjusteringsavstand: 0 ÷ 510 cm / 0 ÷ 200,8 tommer
Tidsjusteringsforsinkelse: 0 ÷ 15 ms
KONTROLL
Audison DRCC-port: Inngang for DRCC-fjernkontroll (valgfritt)
Audison ADC-port: Administrer andre Audison-enheter som støtter denne standarden
Kontroll 1 ledning: Tilpassbare funksjoner (+ 12 V aktivert)
Kontroll 2-leder: Tilpassbare funksjoner (+ 12 V aktivert)
GENERELLE KRAV
PC-tilkoblinger: Micro USB 1.1 / 2.0 / 3.0-kompatibel
Programvare/ PC-krav: Windows 10, Windows 11 (min. res. 1024 x 768
Omgivelsestemperatur: 0 °C til 55 °C
STØRRELSE / VEKT
Maks størrelse B x H x D (mm): 240 x 47 x 156
Vekt (kg): 2,04
