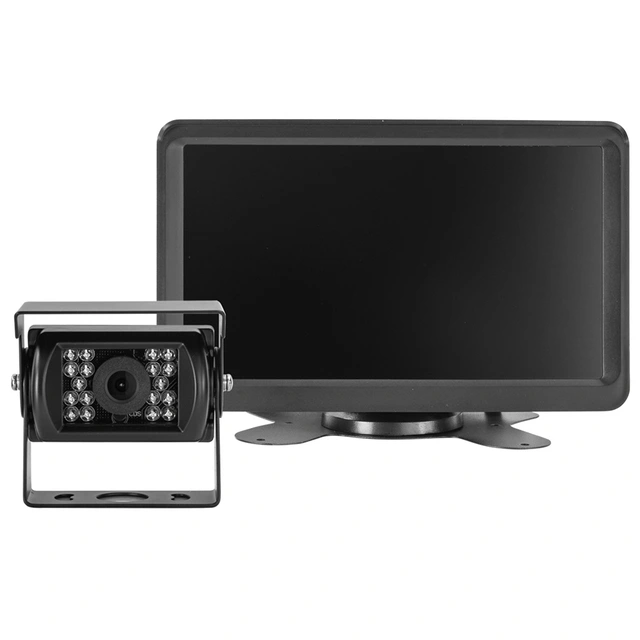

Komplett og pålitelig ryggekamerasystem utviklet for campervaner, bobiler, varebiler og transportkjøretøy. Settet kombinerer et universalt ryggekamera med kraftig nattsyn og en høyoppløselig 7" TFT-monitor, og gir føreren full oversikt ved rygging – både dag og natt.
Kameraet har vid synsvinkel og robust metallkonstruksjon med IP68-klassifisering, noe som gjør det godt egnet for krevende kjøreforhold. Monitoren aktiveres automatisk ved rygging via triggerfunksjon og leverer et skarpt bilde i 16:9-format.
Dette er et ideelt valg for både profesjonelle installatører og sluttbrukere som ønsker økt sikkerhet, bedre komfort og en driftssikker løsning. Settet er utviklet med fokus på enkel installasjon og høy kompatibilitet.
Monitortilkoblinger:
Monitortilkobling acv systemkontakt rød:
Rød: +12V tenning, laststabil og sikret
Svart: Jord/GND direkte til chassis
Tilkoblingskabel på monitor: Strømforsyning via acv systemkontakt rød
Kameratilkoblinger:
Kameratilkobling:
4-pins systemkontakt (hann) ×7 mm
RCA (hunn) gul
Blå: +12V brytersignal (kameratrigger)
Kamerainngang RCA (hunn) gul

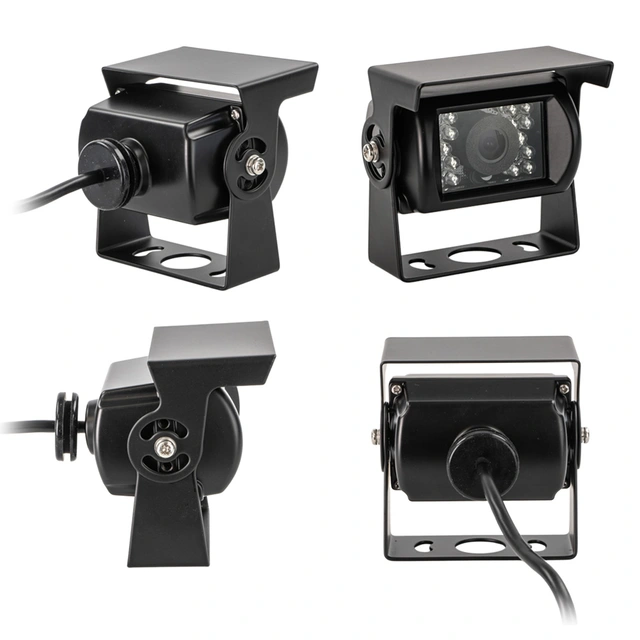

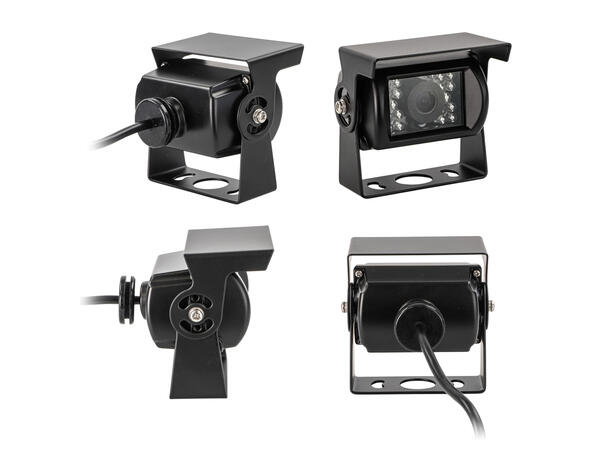

Kameradetaljer:
Konstruksjon: Metall
Farge: Sort
Ekstra: Nattsynsfunksjon
Sensortype: 1/4" CMOS
Bildesystem: NTSC farge
Effektive piksler: 728 × 512
Linse: 1,9 mm / F 2.0
Min. lysfølsomhet: 0 Lux med aktiv nattsynsfunksjon
Oppløsning: 600 TV-linjer
Linsevinkel: Diagonal 170°
Synsvinkel: Horisontal 113°, vertikal 80° ± 5°
Støv- og vanntetthet: IP68
Tilkobling: Pin-skrutilkobling (hunn) ×7 mm
Driftsspenning: +12V DC
Forsyningsspenning: +12V DC
Strømforbruk: 200 mA med aktiv nattsynsfunksjon
Driftstemperatur: -20 °C til +75 °C
Lagringstemperatur: -40 °C til +85 °C
Dimensjoner (med brakett):
L / B / H: > 76 mm / 60,39 mm / 73,8 mm

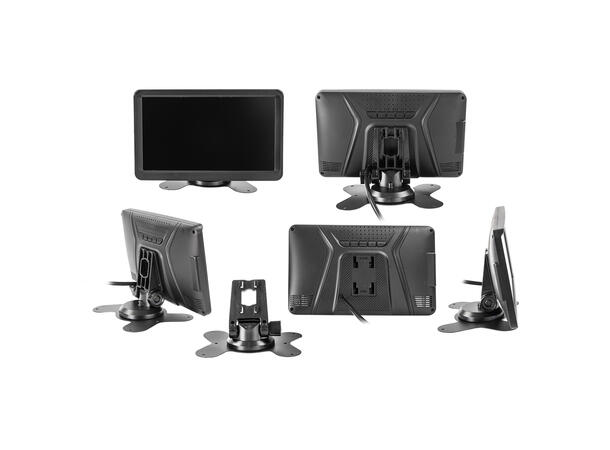

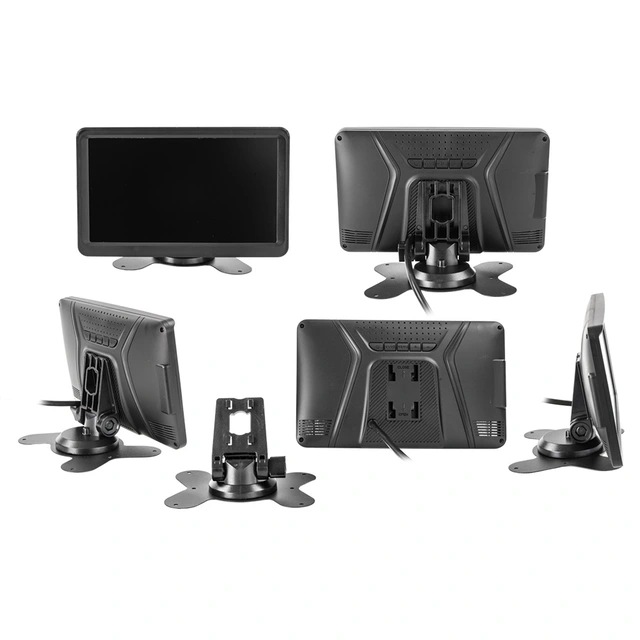

Monitordetaljer:
Monitorfunksjoner:
Konstruksjon: Plast med metallbrakett
Farge: Sort
Triggerfunksjon
Overspenningsbeskyttelse
Underspenningsbeskyttelse
Kortslutningsbeskyttelse
Menyinnstillinger på baksiden av skjermen
Menyfunksjon speilvendt horisontalt 0°–180°
Menyfunksjon speilvendt vertikalt 0°–90°–180°–270°
1 videoinngang RCA (hunn) gul
1 kamerainngang 4-pins systemkontakt (hann) ×7 mm
Oppløsning: 1024 (H) × 600 (V) 3RGB
Sideforhold: 16:9
Lysstyrke: 450 cd/m²
Synsvinkel: Venstre/høyre: 70°, Opp: 50°, Ned: 70°
Videosystem: PAL / NTSC (automatisk gjenkjenning)
Forsyningsspenning: +10V til +14V DC
Strømtilkobling:
acv systemkontakt rød ? løse kabler
Rød: +12V tenning (terminal 15), sikret og laststabil
Svart: Jord (terminal 31)
Driftstemperatur: -20 °C til +70 °C
Lagringstemperatur: -30 °C til +80 °C
Dimensjoner: L/H/B: > 175 mm / 110 mm / 26,81 mm
Dimensjoner med fot: H 115 mm

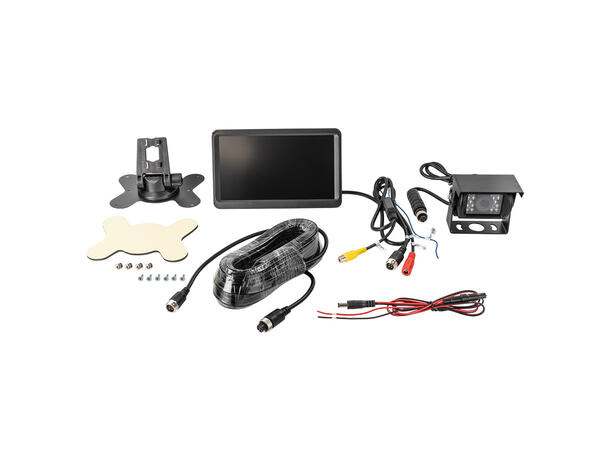

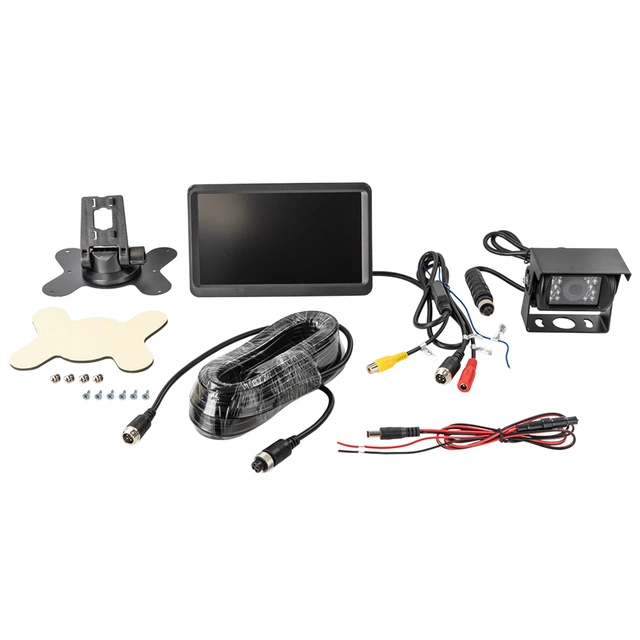

Kabeldetaljer:
Tilkoblingskabel på kamera: 3 meter kabel med 4-pins skrutilkobling (hunn)
Kabelsett: 15 meter forlengelseskabel med skrutilkobling (hann/hunn), 4-pins
