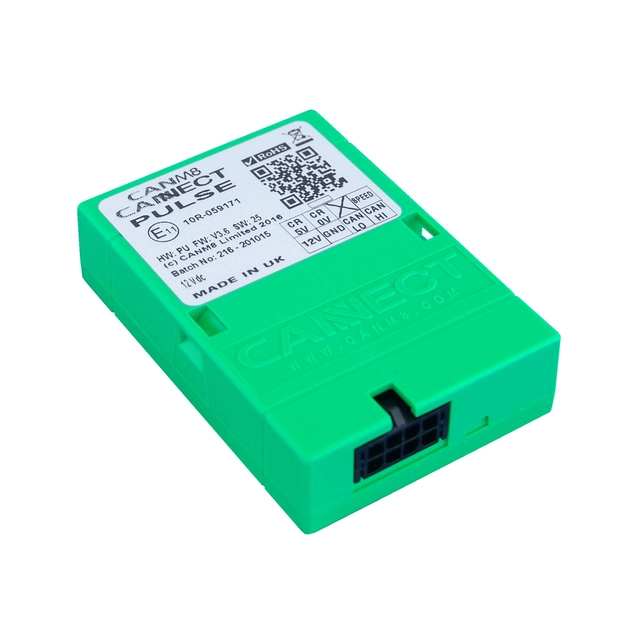

CAN-bus interface med utgang for speedometersignal
Brukes f.eks. ved montering av taksameter eller andre produkter som krever speedometersignal
Tilkobling:
RØD: Permanent strømforsyning (12v+)
SVART: Jord (0v)
HVIT: Can Høy
BLÅ: Can Lav
GRØNN: 12V+ hastighet pulsutgang (1Hz / 1MPH)
LED Statuslampe:
|
Blinker rødt: Søker etter CAN-informasjon. |
|
Konstant rødt: CAN-data mottatt, men kjøretøyet er ennå ikke identifisert. |
|
Fast grønt: CAN-data mottatt og kjøretøytype gjenkjent. |
|
Blinker grønt: Kjøretøyets hastighet registrert. |
