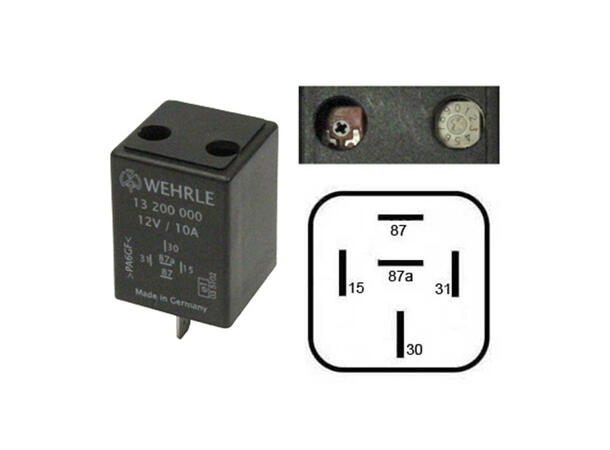

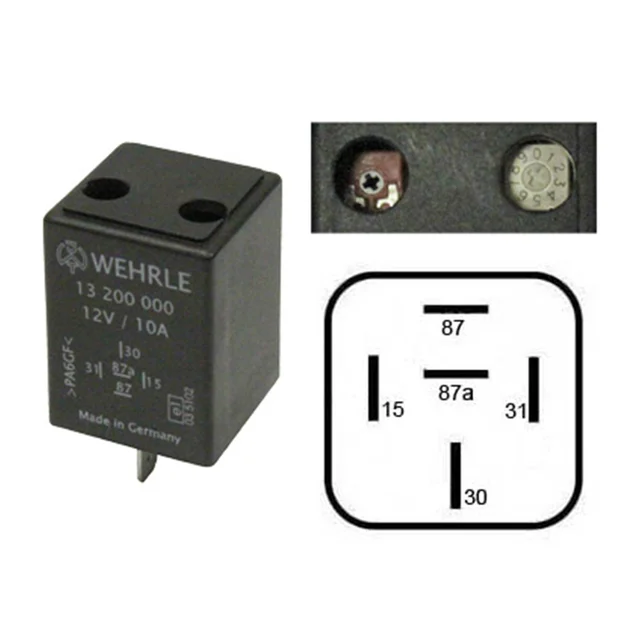

Wehrle Intervallrelé 10A. Justerbar: 0,5 - 20min, forsinket frakobling, 5-pins
Funksjonene og tidsperiodene kan justeres individuelt ved hjelp av en dreiebryter og et potensiometer. Intervallreléet er kompatibelt med standard 5-pins relé sokkel.
Intervallreléet kombinerer flere tidsreléfunksjoner:
på-forsinkelse
av-forsinkelse
impulsfunksjon

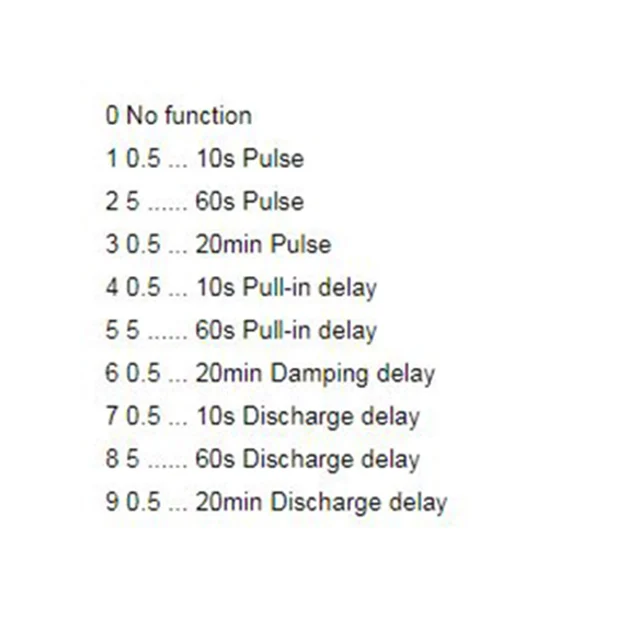

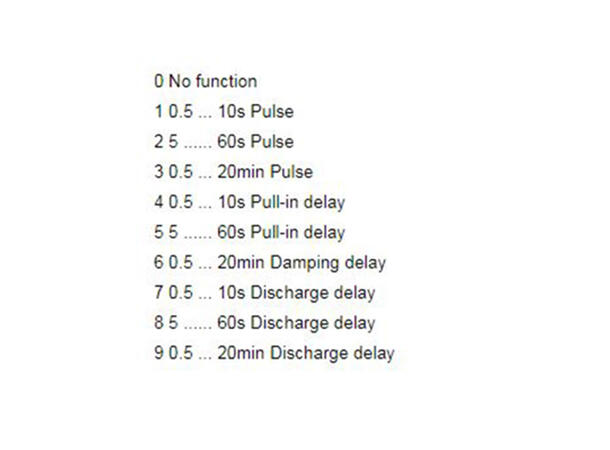

Tids- / funksjonsdiagram:
0: ingen funksjon
1: 0,5 - 10sek impuls
2: 5 - 60sek impuls
3: 0,5 - 20min impuls
4: 0,5 - 10sek tilkoblingsforsinkelse
5: 5 - 60sek tilkoblingssforsinkelse
6: 0,5 - 20min tilkoblingsforsinkelse
7: 0,5 - 10sek bortfallsforsinkelse
8: 5 - 60sek bortfallsforsinkelse
9: 0,5 - 20min bortfallsforsinkelse
