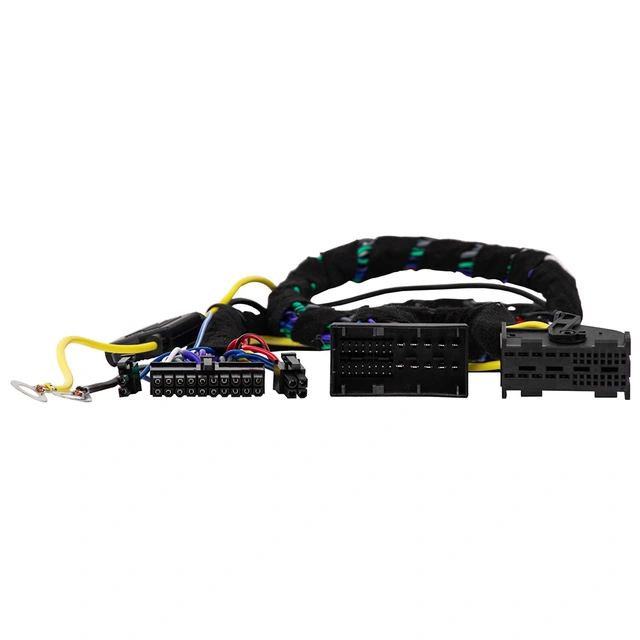

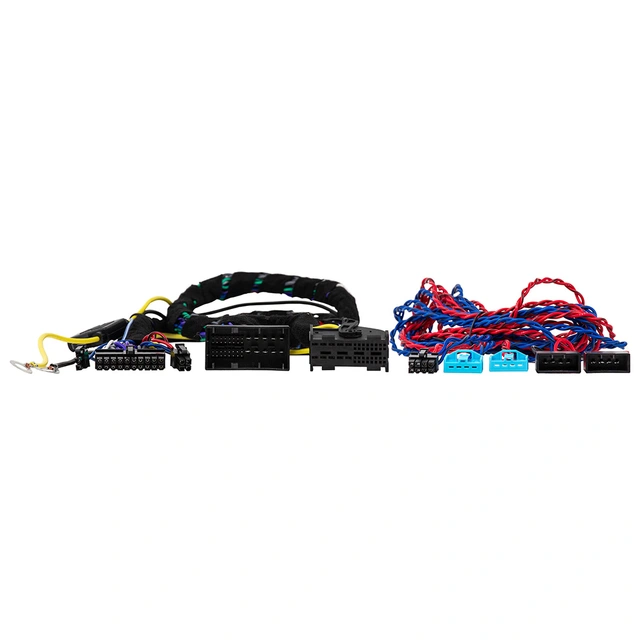

Phoenix Gold ZDC-BMW2. Kabelsett for bruk sammen med Phoenix Gold ZDA6.8 og utvalgte bilmodeller.
Phoenix Gold ZDC-BMW2 er spesialutviklet for BMW-modeller med Basic Sound System og ASD-modul (Active Sound Design). Kabelsettet løser et vanlig problem i disse lydsystemene: Fronthøyttalerne i dørene og basshøyttalerne under setene er koblet sammen på samme signal, noe som går utover både lydkvalitet og ytelse.
I originaloppsettet må de små 4" dørhøyttalerne gjengi lave bassfrekvenser de ikke er konstruert for, noe som fører til forvrengning. Samtidig må basshøyttalerne under setene gjengi mellomtone- og diskantfrekvenser de heller ikke er designet for. Resultatet er en uklar og forvrengt lydgjengivelse som ikke utnytter bilens fulle potensial.
ZDC-BMW2 løser dette ved å separere signalene til fronthøyttalerne, basshøyttalerne under setene og bakhøyttalerne, slik at systemet kan kjøres i en fullt aktiv konfigurasjon. Sammen med en Phoenix Gold ZDA6.8* DSP-forsterker gir dette mulighet for presis justering av delefiltre og frekvensområder i hele lydsystemet. Hver enkelt høyttaler kan optimaliseres individuelt, noe som reduserer forvrengning, forbedrer klarheten og frigjør lydanleggets fulle potensial.
Installasjon av kabelsettet:
Koble fra originalkontakten (OEM) fra ASD-modulen (plassert i bagasjerommet).
Koble ZDC-BMW2-kabelen til OEM-kontakten, og koble den andre enden inn i ASD-modulen.
Koble den svarte jordledningen fra kabelsettet til bilens negative batteripol (-).
Koble den gule strømledningen fra kabelsettet til bilens positive batteripol (+).
Trekking av kabler til basshøyttalerne under setene

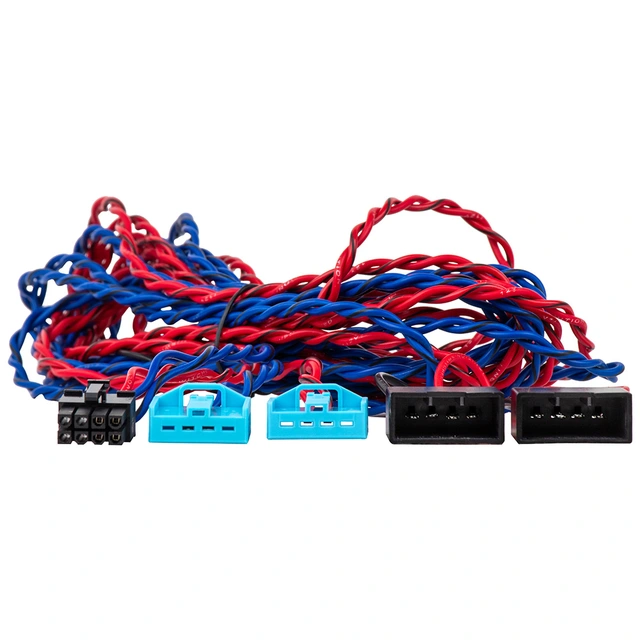

Trekk 4-pinskontakten med blå ledninger fra bagasjerommet til venstre forsete.
Trekk 4-pinskontakten med røde ledninger fra bagasjerommet til høyre forsete.
Koble fra originalkontaktene til basshøyttalerne under forsetene.
Sett inn sløyfekontaktene fra ZDC-kabelsettet i de frakoblede originalkontaktene.
Koble 4-pinskontaktene til basshøyttalerne (blå = venstre side, rød = høyre side).
Koble alle ZDC-BMW2-kontaktene i bagasjerommet til ZDA6.8* DSP-forsterkeren.
Produktspesifikasjoner:
Kompatibel med ZDA6.8
Passer til følgende bilmodeller med Basic Sound System og ASD:
BMW
1-serie (F20/F21) 2011–2019
2-serie (F22/F23) 2014–2021
2-serie Active Tourer (F45) 2014–2021
2-serie Gran Tourer (F46) 2015–2021
3-serie (F30/F31/F34/F35) 2012–2020
4-serie (F32/F33/F36) 2014–2020
5-serie (F10/F11/F18/G30/G31/G38) 2010–2020
6-serie (F12/F13/G32) 2011–2020
7-serie (G11/G12) 2015–2019
M2 (F87) 2016–2022
M3 (F80) 2014–2018
X1 (F48/F49) 2016–2019
X3 (G01) 2017–2019
X4 (F26/G02) 2014–2019
X5 (F15) 2014–2018
Z4 (E89 facelift) 2013–2018
MINI
Clubman (F54) 2016–>
Cooper (III) 2013–2024
Countryman (F60) 2016–2023
NB!
Alle modeller må være utstyrt med Basic Sound System og ASD-modul.
