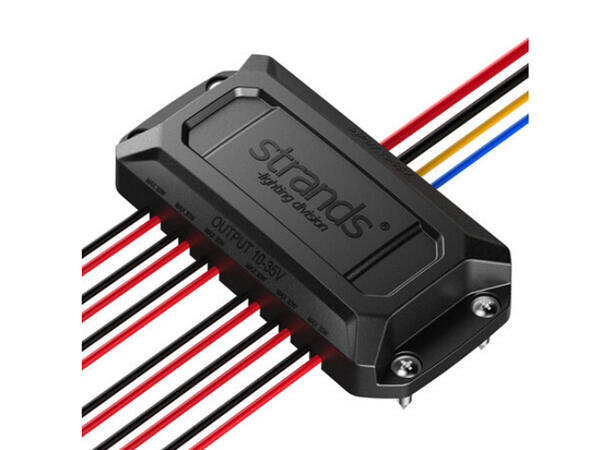

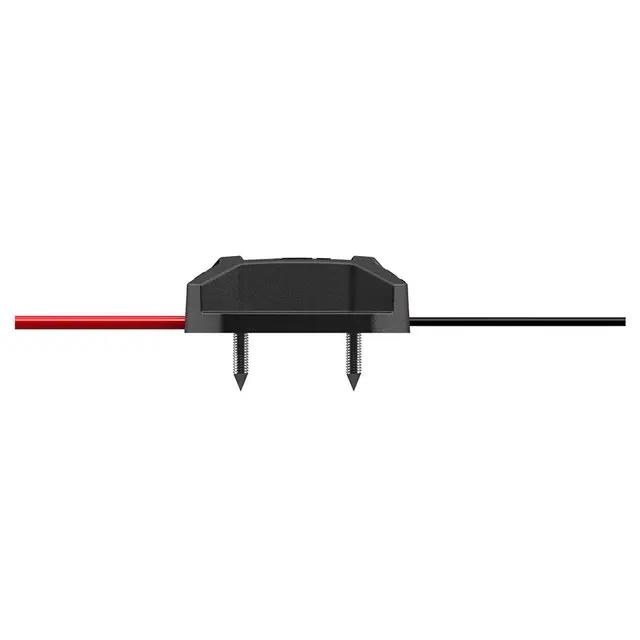

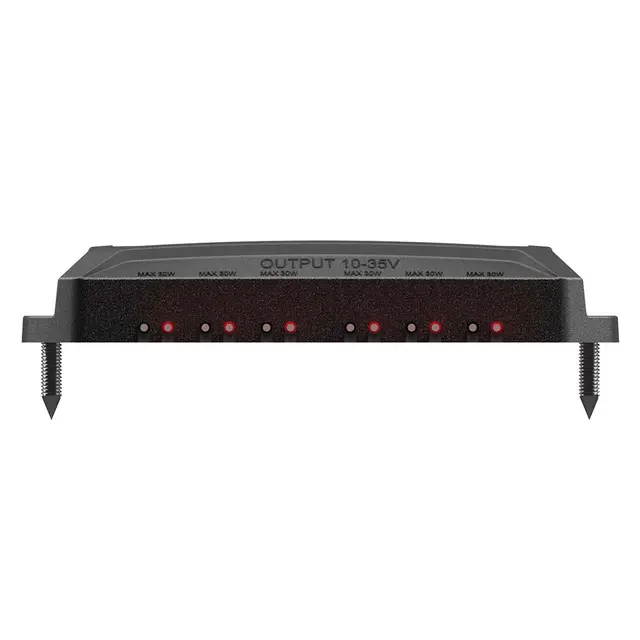

Strands Cruise light strobe controller 2.0, 10-35V, 6x30W (180W)

Den nye oppdaterte Cruise Light-strobekontrolleren 2.0. Den har mange spennende muligheter for varsellys. Strobekontrolleren kan kobles til opptil 6 lys med maksimalt 30W strømforbruk hver, noe som muliggjør en strobelysfunksjon til ethvert lys. Velg mellom 12 strobelysmønstre og separat cruisemodus/lys på for å maksimere kjøretøyets utseende. Det er flere valg av standard og dynamiske mønstre. Cruise Light strobekontrolleren 2.0 har et støpt aluminiumshus som har IP-klasse IP68, noe som gjør den meget slitesterk og motstandsdyktig mot vann.

Slik kobler du til Cruise Light-strobekontrolleren:

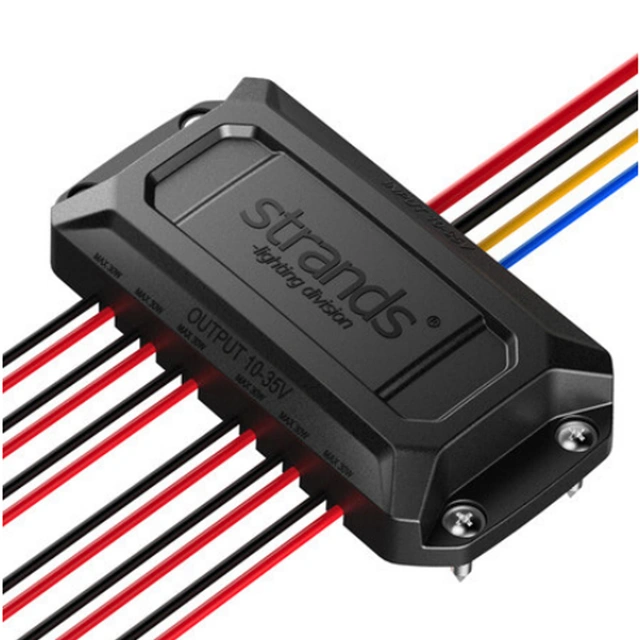

Strobe-kontroller 2.0 har to kanaler inn og seks kanaler ut, med seks røde (+) kabler og seks svarte (-) kabler. Kablene kobles til lysene i rekkefølge. Hvis noen av kablene ikke brukes, vennligst isoler kabelendene for å holde fuktighet ute og for å unngå kortslutning av PCB. Hvis lyset allerede er koblet til jord/chassi, er det ikke nødvendig å koble til strobekontrollernes svarte kabler.

Med den nye blå kabelen for lys på/cruise-modus trenger du ikke lenger å gå gjennom hvert mønster for å komme tilbake til lys på, men du kan alltid gå tilbake til lys på direkte fra et hvilket som helst mønster. Den kan kobles til kjøretøyets posisjonslyssignal.

For den innkommende strømmen har du en svart, rød og gul kabel. Den sorte kabelen kobles til jord eller batteriet (-), den røde kabelen kobles vanligvis til batteriet (+), en bryter eller en knapp inne i kjøretøyet, og den gule kobles til den røde for å velge mellom mønstrene og er vanligvis koblet til en knapp eller bryter. Den blå kabelen er for lys på/cruise-modus. Den kan kobles til kjøretøyets posisjonslys dersom du ønsker å ha lysene på samtidig med posisjonslysene. Ved å koble til den røde kabelen vil det være en prioritet og begynne å blinke på et forhåndsvalgt mønster. Siden noen av mønstrene er dynamiske/løpende, er det viktig å koble kanalene i den rekkefølgen du vil at lysene skal blinke.

Blitsmønster:
1. Alle blinker en gang
2. Alle blinker to ganger
3. Alle blinker fire ganger
4. Kanal 1, 3, 5 vekslende med 2, 4, 6
5. 1, 3, 5 / 2, 4, 6 vekslende dobbeltblits
6. 1, 3, 5 / 2, 4, 6 alternerende fire blink
7. 1 >>> 6, enkelt (1 kanal tent om gangen)
8. 6 >>> 1, enkelt (1 kanal tent om gangen)
9. 1 >>> 6, dobbel (2 kanaler tent om gangen)
10. 6 >>> 1, dobbel (2 kanaler tent om gangen)
11. Alle mønstre tilfeldig, ~13 sekunder på hvert mønster
12. Lys på

TILKOBLING:

Inngang:
RØD – Positiv (+)
SVART - Jord (-)
GUL - Mønstervalg
BLÅ - Lys på (Koble til +VDC)

Utgang:
RØD – Positiv (+) (maksimum 30 W/kanal)
SVART - Jord (-) (ikke nødvendig hvis lys allerede er koblet til jord)

Spesifikasjoner:
Spenning (V DC) 10-35V DC
Forbruk (w) 12V Maks effekt: 6x 30W
Forbruk (w) 24V Maks effekt: 6x 30W
Mønstervalg 12
IP-klasse 68
Fargehus Svart
Forbindelse Kabel
Kabellengde (mm) Utgang: 450 mm Inngang: 500 mm
Lengde (mm) 100
Dybde (mm) 50
Høyde (mm) 17
CC (mm) 90
