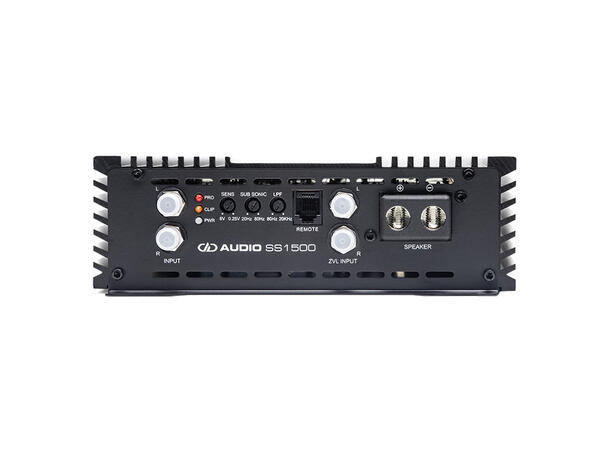

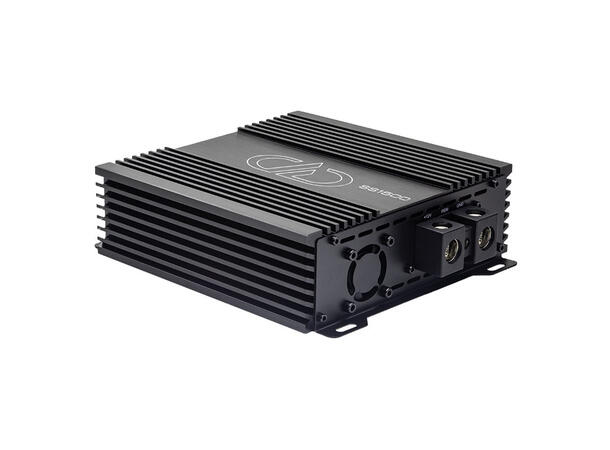

Digital Design SS1500. Monoblokk, 1500W RMS i 1 Ohm

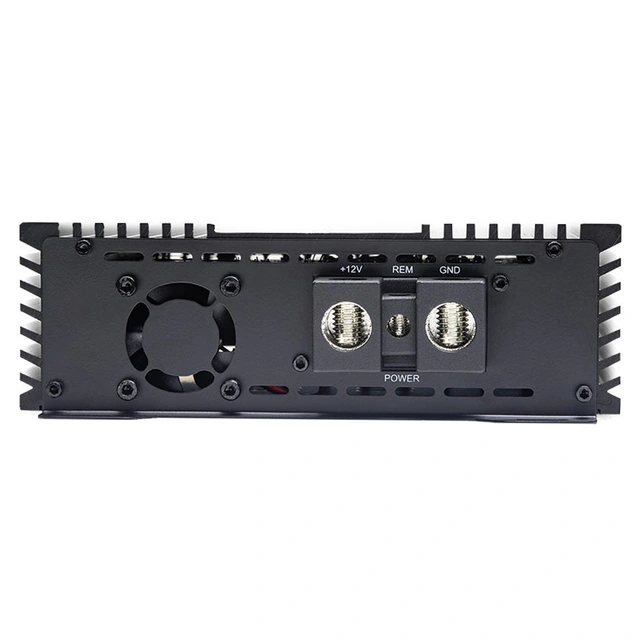

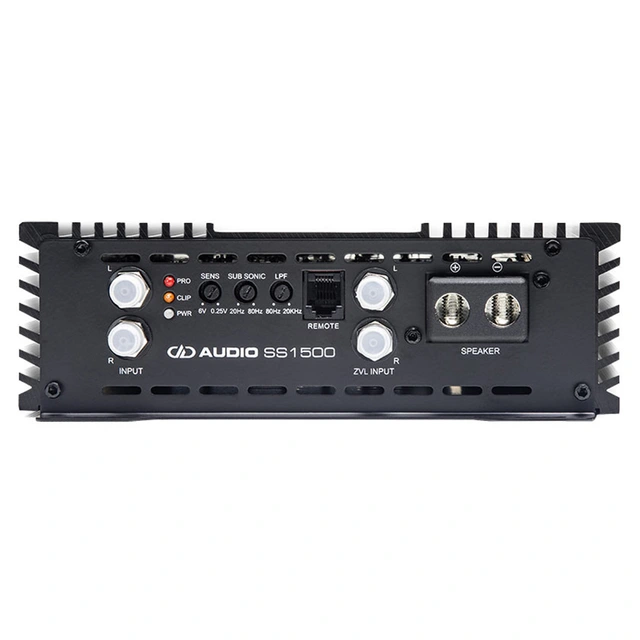

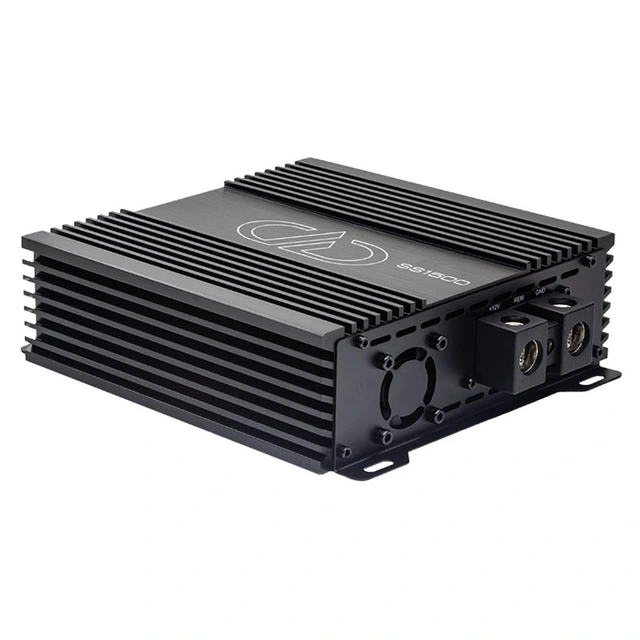

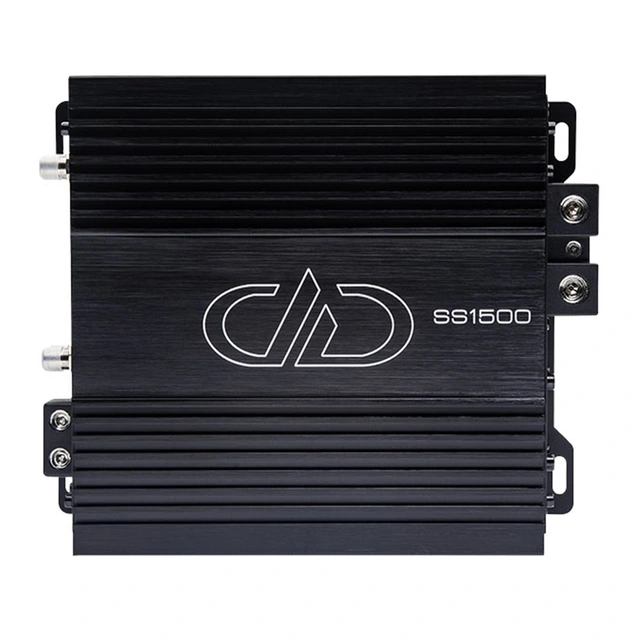

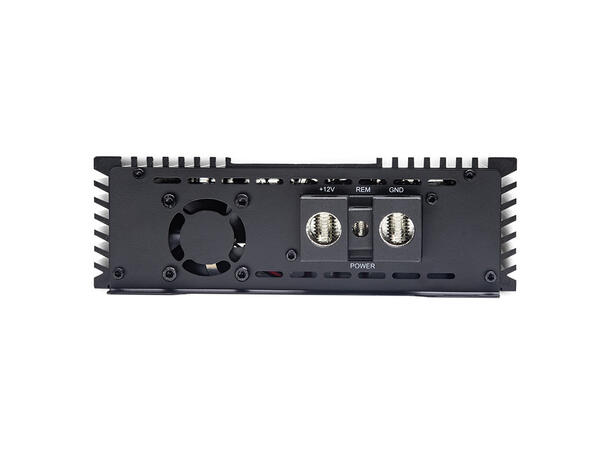

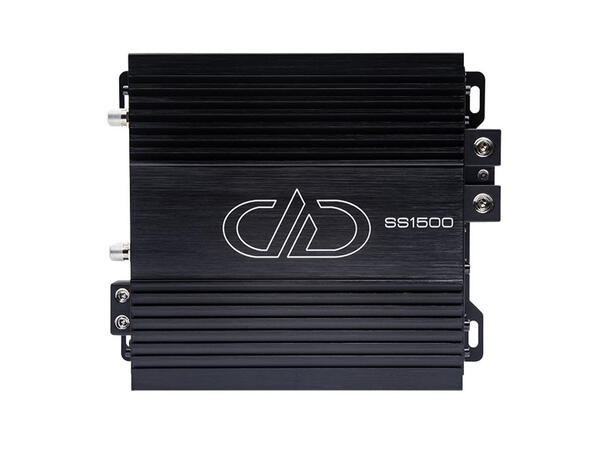

Den nye SS1500 har nyeste fulltone klasse D teknikk som kan oppfylle mange forskjellige systemdesign. Denne monoblokken gir komfortabelt i overkant av 1500 watt med 20Hz -20kHz effekt ved mindre enn 1 % THD+N, ved 1 Ohm. SS1500 kan drive subwoofere og flere kombinasjoner av mellomtone og diskant høyttalere med lydkvalitet som overgår gårsdagens generasjon av lavpris fullbroforsterkere. I kjent DD stil starter designet med en overdimensjonert strømforsyning. En høyeffektiv ringformet transformator koblet til en overdimensjonert kondensatorbank og høystrømsmosfeter. Strømtilførselen er ren og ubelastet, mens den interne viftekjølingen med den tykke chassisveggen og kjente DD aluminiumskjøleribben gir et veldig lite fotavtrykk, 18,1cm bredt og 18,5cm dypt.

Egenskaper:
Optimalisert Mosfet strømforsyning
ZVL-koblingsmodulinngang
12dB/okt båndpassfiltre

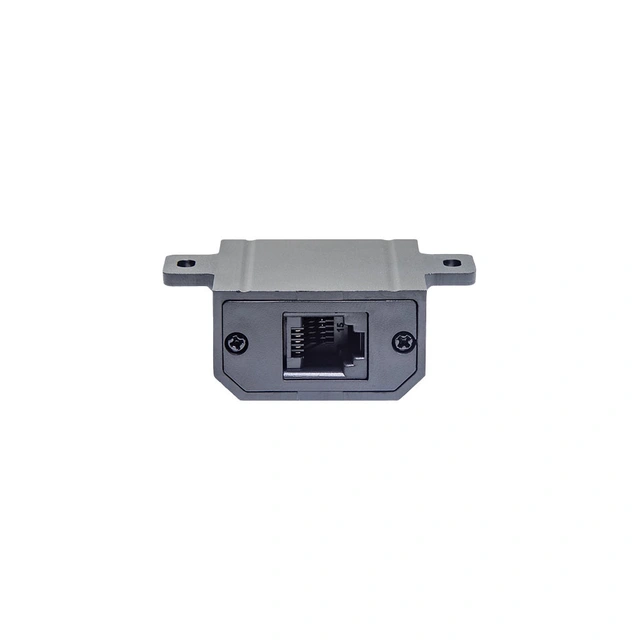

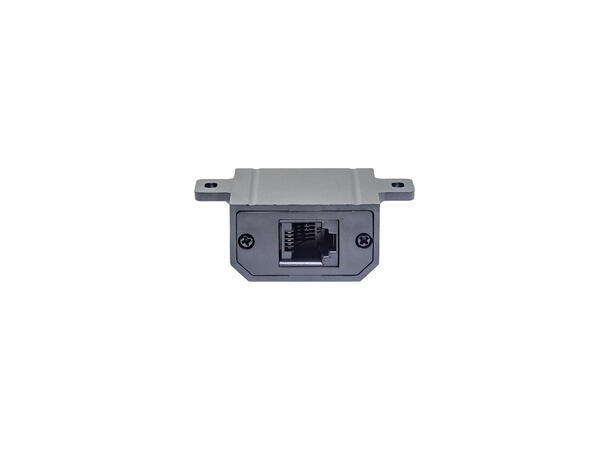

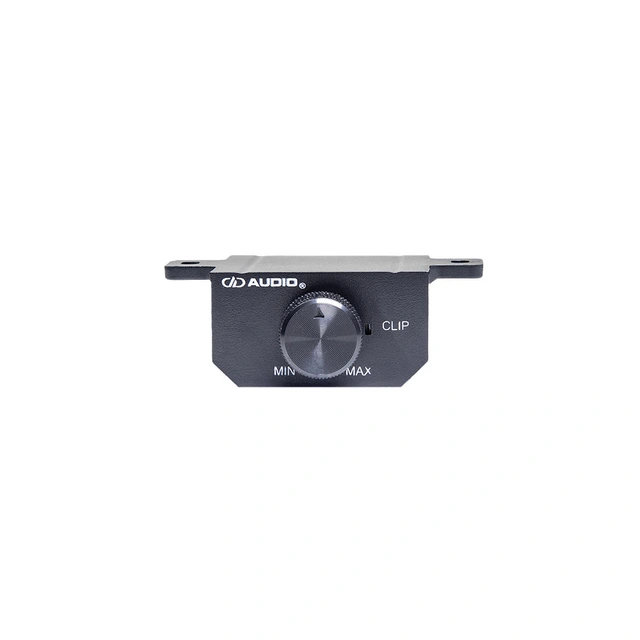

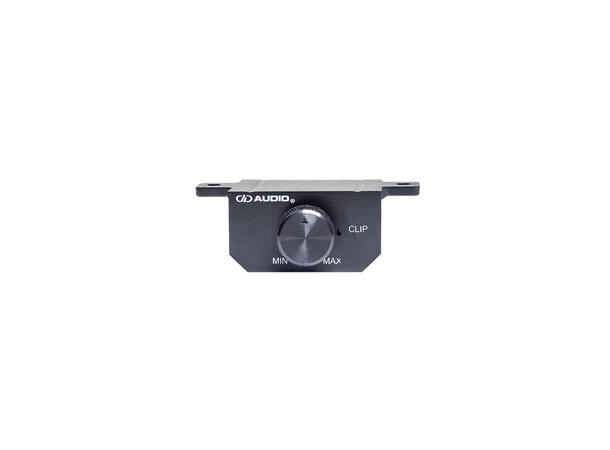

Fjernkontroll følger med

Spesifikasjoner:
Driftsspenning: 9 - 16 volt
Testspenning: 14,4 volt
Inngangskanal(er): 1
Utgangskanal(er): 1
Kontinuerlig wattstyrke @ 2ohm: 1100
Kontinuerlig wattstyrke @ 1ohm: 1500
Maks strømtrekk (ampere): 150
RCA-inngangsspenningsfølsomhet: 6 - 0,25
Høynivå inngangsspenningsfølsomhet: 20 - 1.1
RCA-inngang S/N: 95
THD: 1,0 %
Frekvensrespons (Hz): 20 - 20k
Subsonisk filter: 20 - 80k
Lavpassfilter: 80 - 20k
ZVL-inngang: Ja
Fjernkontroll: Fjernkontroll inkludert i esken
Strømledningskapasitet: 50mm2
Høyttalerledningskapasitet: 10mm2
Dimensjoner (MM): 181 x 185 x 60



Hvordan koble subwoofere mot denne forsterkeren:

Dette er en forsterker som yter mest i 1 Ohm. Det er derfor anbefalt å benytte et subwoofer-oppsett i 1 Ohm for å oppnå maksimalt utbytte av forsterkeren. Ved bruk av èn subwoofer anbefales en dobbel 2 Ohms bass. I parallellkobling gir det 1 Ohm (se skjema 1).
Ønskes det å bruke to subwoofere anbefales 2 stk dobbel 4 Ohms subwoofere i parallellkobling (se skjema 2).
Det er også mulig å koble 2 stk singel 4 Ohms subwoofere (se skjema 3). Pass her på at man tar hensyn til at forsterkeren gir mindre effekt i 2 Ohm.
