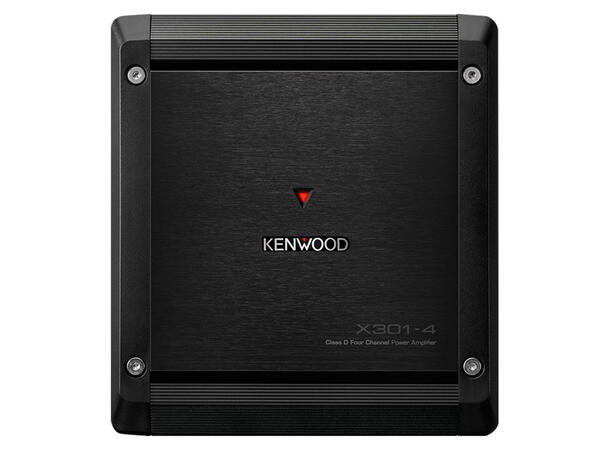

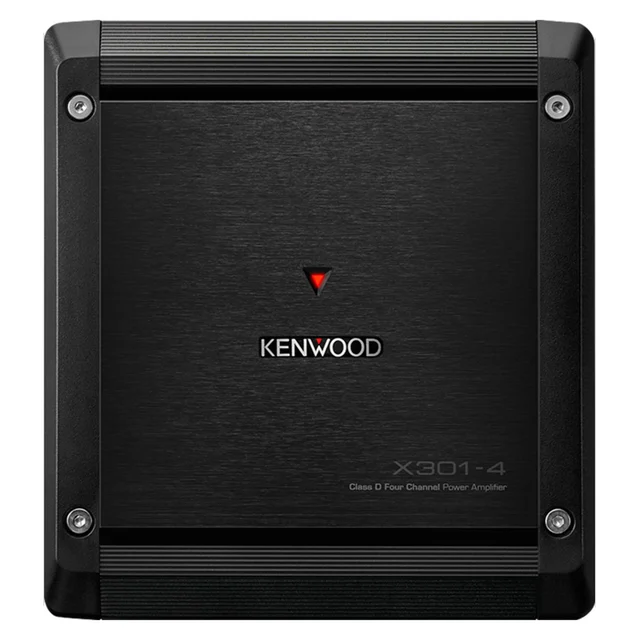

Kenwood X301-4. 4 Kanals Klasse-D forsterker. 4x75W RMS i 2 Ohm.

Prisgunstig 4-kanals forsterker fra Kenwood. Forsterkeren har både høy- og lavnivåinngang for enkel tilkobling mot bil.

• 4-kanals digital effektforsterker

• Klasse-D forsterker

• Kompakt chassis

• Innebygd høy- og lavpassfilter

• Høyttalernivåinngang

• Automatisk remote via høyttalersignal

• Ekstrudert aluminium kjøleribbe

• 2 ohm belastningsevne

• Skrueterminaler



Spesifikasjoner:

Nominell utgangseffekt (4Ohm, 14,4V) 50W x 4 (20Hz ~ 20000Hz, 1%THD)
Nominell utgangseffekt (2Ohm, 14,4V) 75W x 4 (1000Hz, 1%THD)
Nominell utgangseffekt (CEA-2006) 50 Watt RMS x 4 ved 4 ohm og 1 % THD
Lavpassfilter 50~200Hz (-24dB/okt)
Høypass-fliter 50~200Hz (12dB/okt)
Bass Boost Circuit 40Hz, 18dB (B-Channel)
RCA-inngangsfølsomhet 0,2 ~ 5V
Inngangsimpedans 10kO
Signal til støyforhold 100dB
Signal/støyforhold (CEA-2006) 80dBa (Referanse: 1 watt til 4 ohm)
Frekvensrespons (+0dB, -1dB) 20Hz ~ 50000Hz
Frekv. hhv (+0dB, -3dB) (SUB) 20Hz ~ 200Hz
Driftsspenning 14,4V (11V ~ 16V tillatt)
Maksimalt strømforbruk 25A
Dimensjoner (BxHxD) 170 x 55 x 187 (mm),
Installasjonsstørrelse (BxHxD) 170 x 55 x 187 (mm)
Vekt 1,3 kg

Hvordan koble høyttalere eller subwoofer mot denne forsterkeren:

Dette er en forsterker med fire utgangskanaler. Denne kan kobles til to høyttalerpar (se skjema 1), eller ett høyttalerpar og en subwoofer (se skjema 2).
Høyttalertilkobling vises i skjema med 4 Ohm, men vil gjelde det samme ved bruk av 2 Ohms høyttalere.
Dersom man ønsker å bruke en 4-kanals forsterker til bruk med subwoofer benyttes en brokobling (skjema 2) på to av kanalene. Her anbefales 4 Ohms subwoofer. Det skal ikke kobles 2 Ohms subwoofer på annet enn 1 Ohms kompatible 4-kanals forsterkere.
