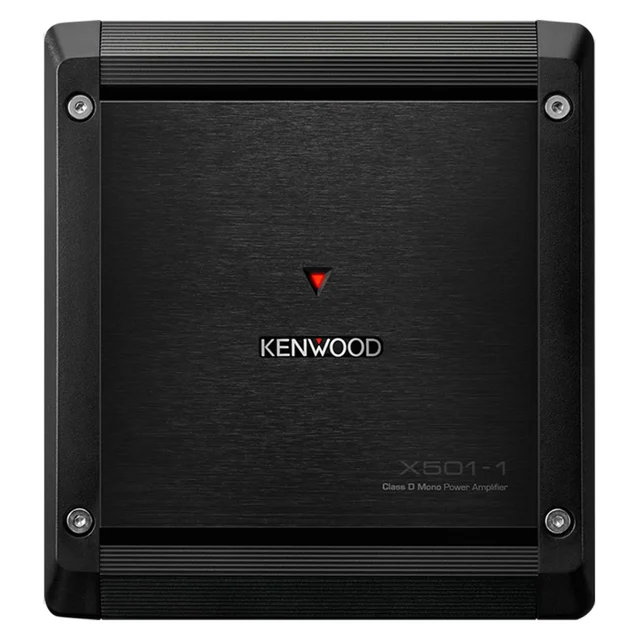

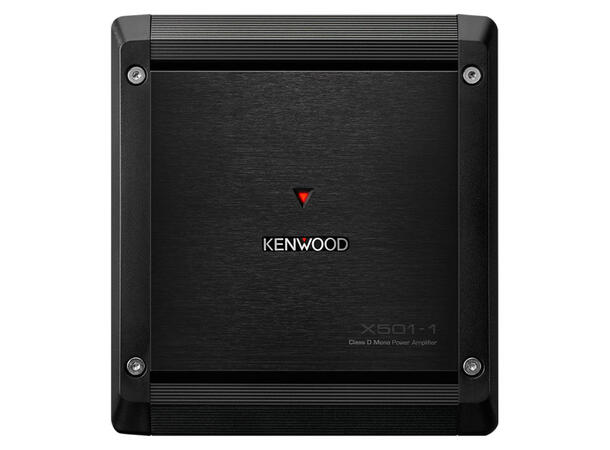

Kenwood X501-1. Mono Klasse-D forsterker. 500W RMS i 2 Ohm.
Prisgunstig monoforsterker fra Kenwood. Forsterkeren har både høy- og lavnivåinngang for enkel tilkobling mot bil.
- 1-kanals digital effektforsterker
- Klasse-D forsterker
- Kompakt chassis
- Innebygd lavpassfilter
- Høyttalernivåinngang
- Automatisk remote via høyttalersignal
- Ekstrudert aluminium kjøleribbe
- 2 ohm belastningsevne
- Skrueterminaler
Spesifikasjoner:
Nominell utgangseffekt (4O, 14,4V) 300W x 1 (20Hz ~ 200Hz, 1%THD)
Nominell utgangseffekt (2O, 14,4V) 500W x 1 (100Hz, 1%THD)
Nominell utgangseffekt (CEA-2006) 300 Watt RMS x 1 ved 4 ohm og 1 % THD
Lavpassfilter 50~200Hz (-24dB/okt)
Bass Boost Circuit 40Hz, 18dB (B-Channel)
RCA-inngangsfølsomhet 0,2 ~ 5V
Inngangsimpedans 10kO
Signal til støyforhold 100dB
Signal/støyforhold (CEA-2006) 85dBa (Referanse: 1 watt til 4 ohm)
Frekvensrespons (+0dB, -1dB) 20Hz ~ 200Hz
Driftsspenning 14,4V (11V ~ 16V tillatt)
Maksimalt strømforbruk 34A
Dimensjoner (BxHxD) 170 x 55 x 187 (mm),
Installasjonsstørrelse (BxHxD) 170 x 55 x 187 (mm)
Vekt 1,3 kg
Hvordan koble subwoofere mot denne forsterkeren:
Dette er en forsterker som yter mest i 2 Ohm. Det er derfor anbefalt å benytte et subwoofer-oppsett i 2 Ohm for å oppnå maksimalt utbytte av forsterkeren. Ved bruk av èn subwoofer anbefales et dobbelt 4 Ohms element (se skjema 1).
Ønskes det å bruke to subwoofere anbefales 2 stk dobbel 2 Ohms subwoofere i kombinert serie/parallellkobling (se skjema 2), eller 2 stk singel 4 Ohms subwoofere i parallellkobling (se skjema 3)
Det er også mulig å koble i 4 Ohms oppsett (se skjema 4 og 5), men pass her på at man tar hensyn til at forsterkeren gir mindre effekt i 4 Ohm.
