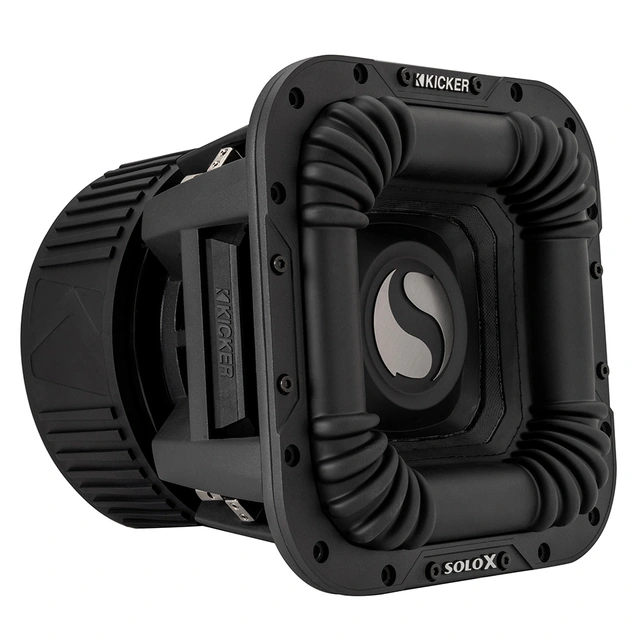

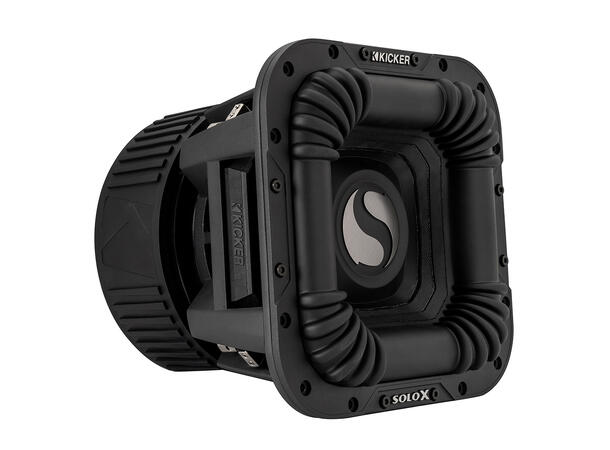

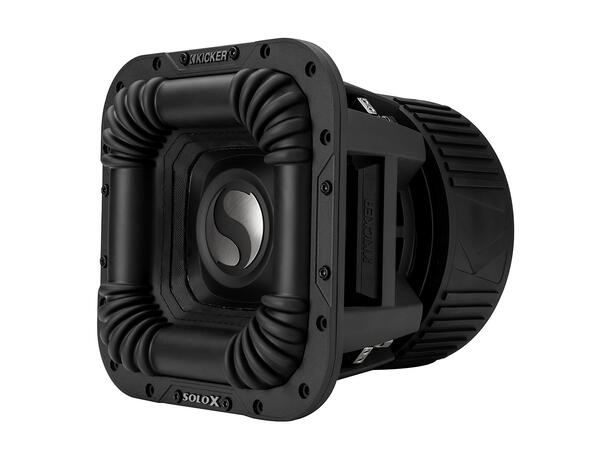

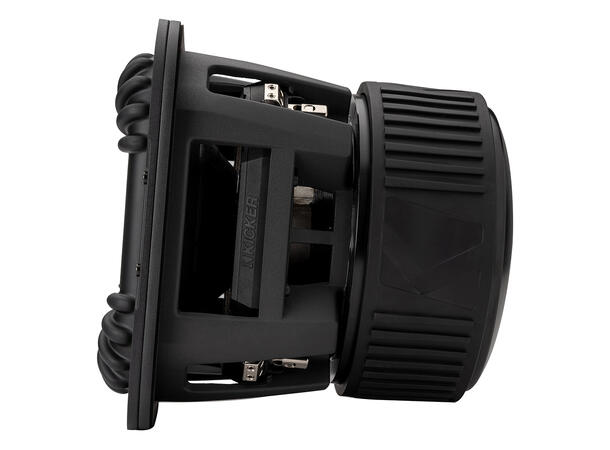

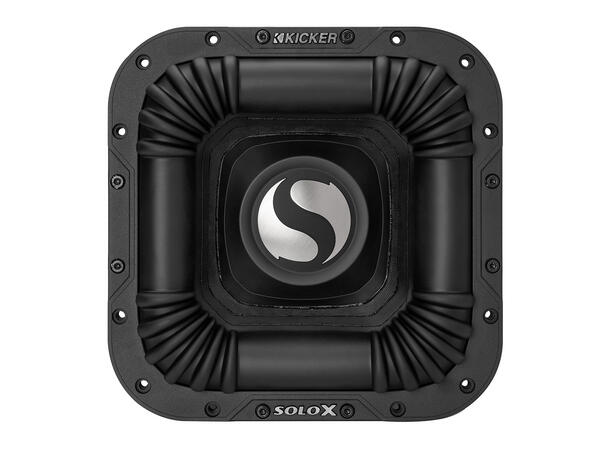

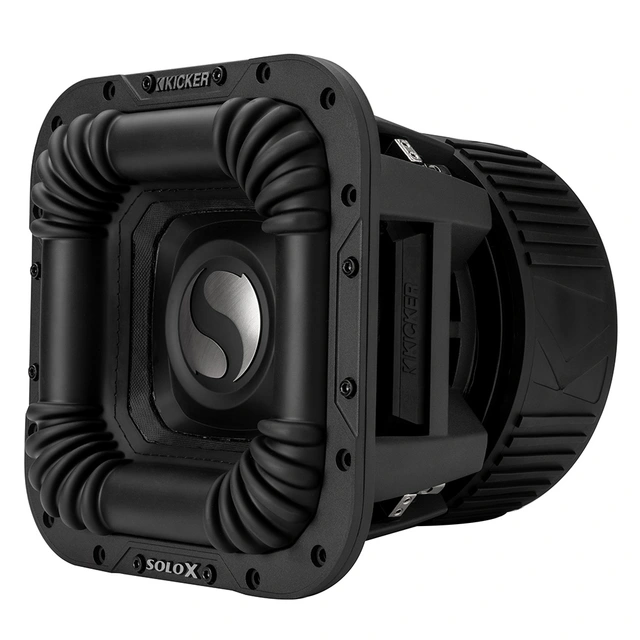

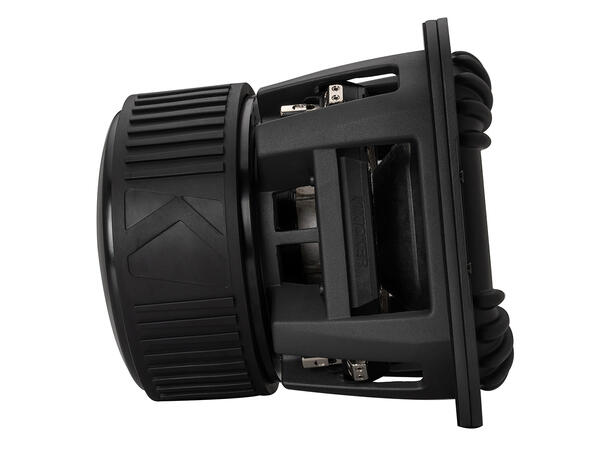

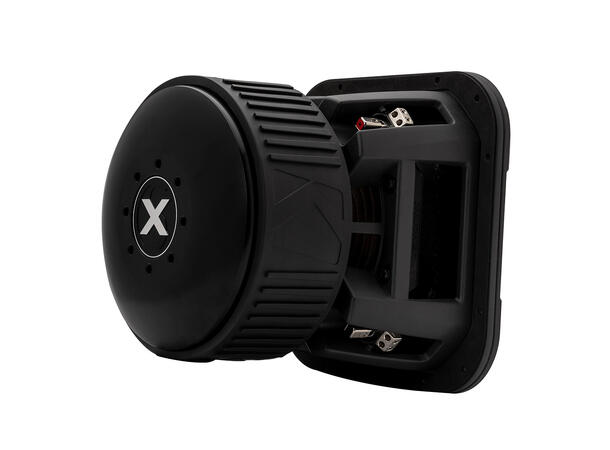

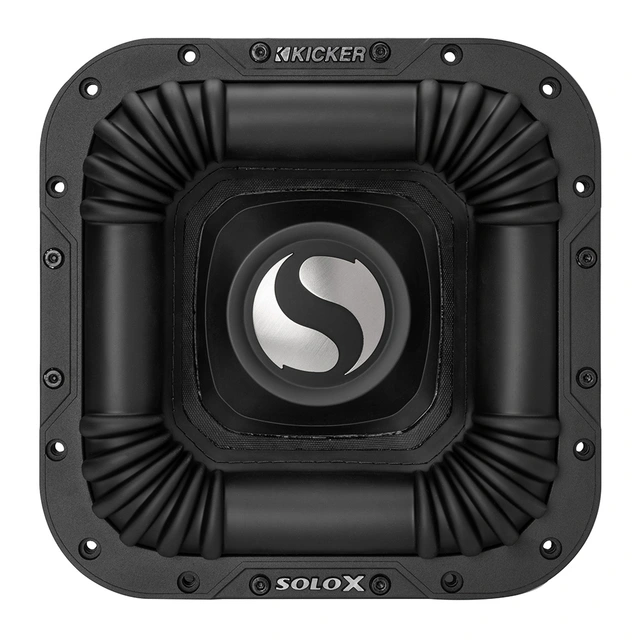

Kicker 49L7X101 - 10" subwoofer, 2000W RMS, 2x1 Ohm

Legenden er tilbake!
10-tommers KICKERs SoloX® L7X™ Ferrite Competition Subwoofer bringer den mest avanserte bassteknologien og enestående ytelse.

Monster ytelse

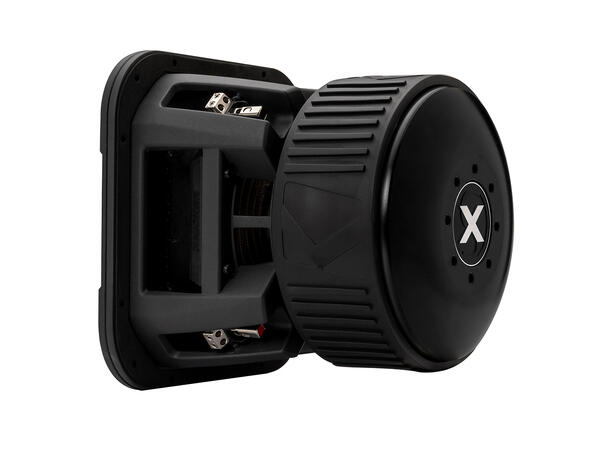

En motor som ingen annen – den inkluderer en massiv, trippelstablet ferrittmagnet som omgir et forlenget polstykke, konstruert for et enormt, mer lineært magnetfelt og fantastisk varmespredning.

Stabilitet er nøkkelen
L7Xs 3" spole støttes av et dobbelt opphengssystem, og den dobbeltpressede membranen er festet til ett langkastende Santoprene oppheng, utstyrt med KICKERs firkantede membranteknologi og ribbede hjørner for kontinuerlig kraft og luftbevegelse.

Hold det kjølig
Varme er utholdenhetens fiende. For å gjøre subwooferne deres enda mer pålitelige, utviklet KICKER's ingeniører Forced-Air Cooling™ som hjelper SoloX-subwoofere å kjøre betydelig kjøligere og vare lenger.

Tilkobling

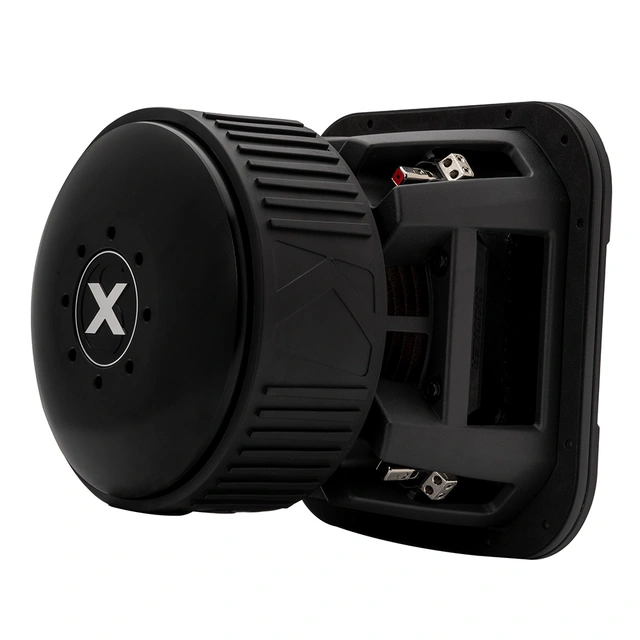

Kabling har aldri vært enklere med KICKERs unike SoloX-terminaler. Hver fjærbelastet terminal aksepterer opptil en 10mm2-ledning, pluss en dobbel, 10mm2-terminalblokk over den, noe som gjør serie- eller parallellkabling til en lek.

Reconesett som kan skiftes ut enkelt
Ved å bruke et eksklusivt, opphengssystem, påskrudd spider og hjelpsomme justeringsplater, kan man fort og enkelt gjøre en recone ut i feltet. Ingen liming nødvendig!

• Felt-utskiftbart reconesett – membran/talespole/spider, ingen liming nødvendig
• Forced Air Cooling™
• 3"spoleholder i aluminium
• Dobbel spider
• Dobbeltpresset membran
• Kraftig UV-bestandig Santoprene oppheng
• Gummi beskyttelse rundt magnet

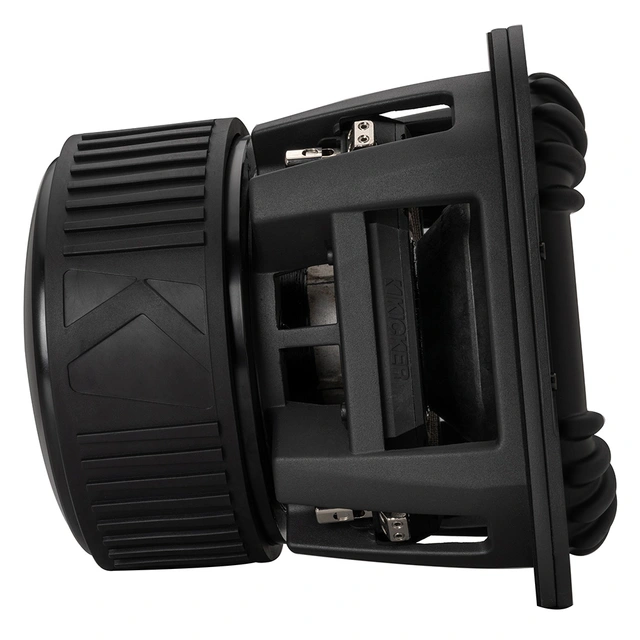

• Kurv av støpt aluminium
• Enkel 10mm2 terminal og dobbel 10mm2 terminalblokk

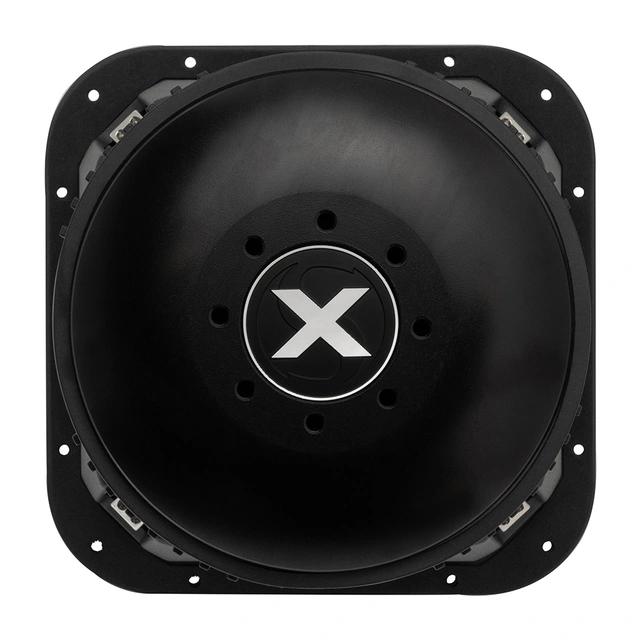

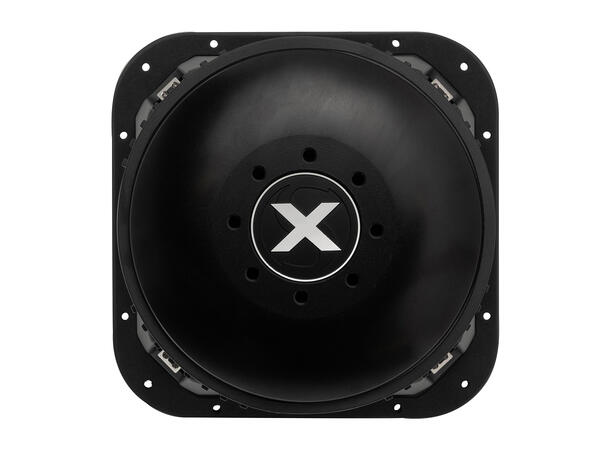

• Trippelstablet ferrittmagnet

Spesifikasjoner:
Størrelse (in, cm) 10, 25
Nominell impedans (Ohm) 1 DVC
Anbefalt effekt RMS 1000-2000
Frekvensrespons 25-100 Hz
Magnetdiameter (in, cm) 8-11/16, 22
Total magnetvekt (oz, kg) 406, 11,5
Stemmespolediameter (in, mm) 3, 75
Spolespolebredde (in, mm) 2,5, 62,5
Toppplatetykkelse (in, mm) 0,5, 13
Xmax (in, mm) 1,25, 31,25
Monteringsutskjæring (in, cm) 9-5/16, 23.7
Monteringsdybde (in, cm) 9-7/16, 24
Anbefalt ventilert boksvolum (cu. Ft., L) 2, 56,6
Portåpning (i x in, cm x cm) 2,5 x 12,25, 6 x 31
Portlengde (in, cm) 38,5, 98
Innstillingsfrekvens for ventilert kabinett (Hz) 31

T/S Parameter:

Electrical Parameters
Re 1.91 Ohm electrical voice coil resistance at DC
Krm 0.0110 Ohm WRIGHT inductance model
Erm 0.82  WRIGHT inductance model
Kxm 0.0619 Ohm WRIGHT inductance model
Exm 0.66  WRIGHT inductance model
Cmes 965.75 µF electrical capacitance representing moving mass
Lces 14.10 mH electrical inductance representing driver compliance
Res 33.41 Ohm resistance due to mechanical losses
fs 43.1 Hz driver resonance frequency

Mechanical Parameters
Mms 410.190 g mechanical mass of driver diaphragm assembly including air load and voice coil
Mmd 401.811 g mechanical mass of voice coil and diaphragm without air load
Rms 12.715 kg/s mechanical resistance of total-driver losses
Cms 0.033 mm/N mechanical compliance of driver suspension
Kms 30.12 N/mm mechanical stiffness of driver suspension
Bl 20.609 Tm force factor (Bl product)

Loss factors
Qtp 0.722  total Q-factor considering all losses
Qms 8.743  mechanical Q-factor of driver in free air considering Rms only
Qes 0.501  electrical Q-factor of driver in free air considering Re only
Qts 0.474  total Q-factor considering Re and Rms only

Other factors
Vas 6.7928 I equivalent air volume of suspension
n0 0.105  reference efficiency (2 pi-radiation using Re)
Lm 82.39 dB characteristic sound pressure level (SPL at 1m for 1W @ Re)
Lnom 82.58 dB nominal sensitivity (SPL at 1m for 1W @ Zn)
Sd 380.25 cm² diaphragm area
Xmax 31.25 mm Xmax (Linear Excursion)

Hvordan koble denne subwooferen

Dette er en dobbelspole 1 Ohm subwoofer. Dobbelspole-subwoofere gir større fleksibilitet oppkoblingsmessig i forhold til singelspole.
En dobbelspole 1 Ohm subwoofer kobles normalt i serie og gir 2 Ohms last mot forsterker (se skjema 1).
Ved oppkobling av 2 subwoofere benytter man en kombinert serie-og parallellkobling som gir 1 Ohm mot forsterker (se skjema 2).
