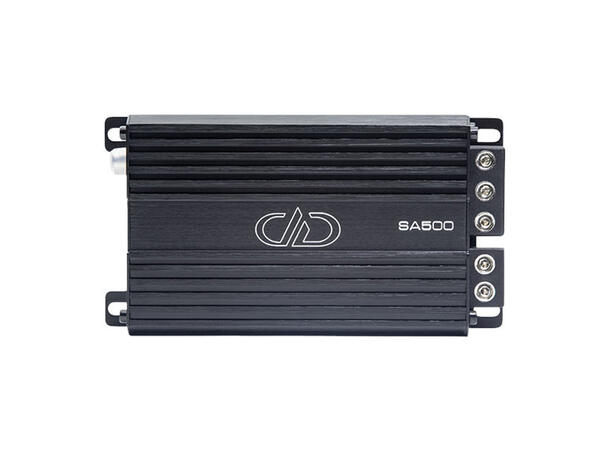

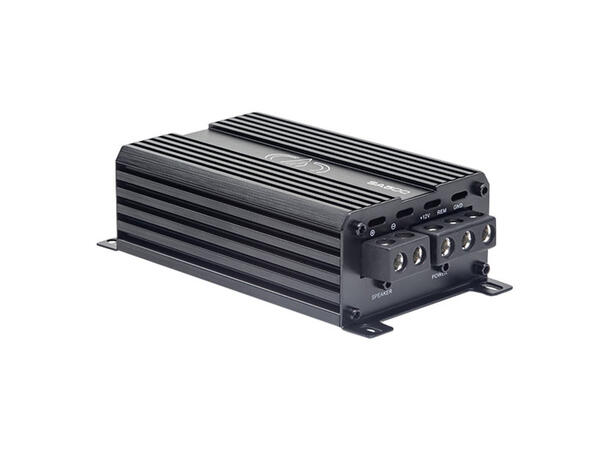

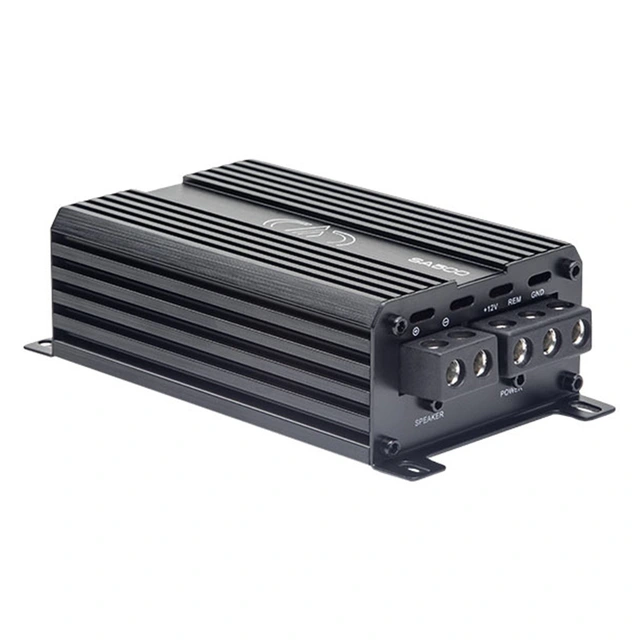

Digital Design SA500. Monoblokk, 500W RMS i 1 Ohm

DD Audio SA500 er første modell i DDs nye SA-serie (Small Architecture) – og denne lille kraftpakken leverer over 500 watt kontinuerlig effekt ved 1 ohm. Resultatet er ren, presis og forvrengningsfri bass i et micro-chassis som passer nesten hvor som helst.

Bygget med eksklusive diskrete transistorer, robuste MOSFET-er, kraftige kondensatorer og høykvalitets komponenter, er SA500 konstruert for både ytelse og holdbarhet. Til tross for den kompakte størrelsen, fungerer forsterkeren som en fullrange forsterker, med både justerbart høypass og lavpass filter — perfekt for spesifikke bandpass-oppsett og tilpasset lydkontroll.

Med innebygde høynivåinnganger, solid DD-aluminiumchassis, overdimensjonerte kjøleribber og enkel tilkobling, er SA500 en plassbesparende og effektiv løsning for alle som ønsker kraftig og kontrollert bass i bilen.

Egenskaper:

• Micro-chassis design – ultrakompakt og enkel å montere
• Robust DD-aluminiumskonstruksjon med tykke sidevegger
• Forsterkede kjøleribber for optimal varmehåndtering

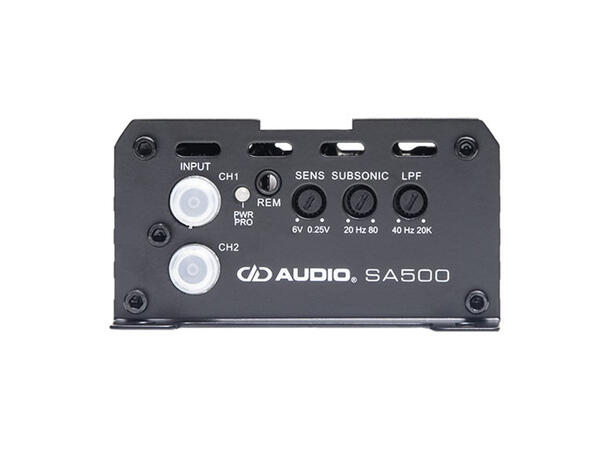

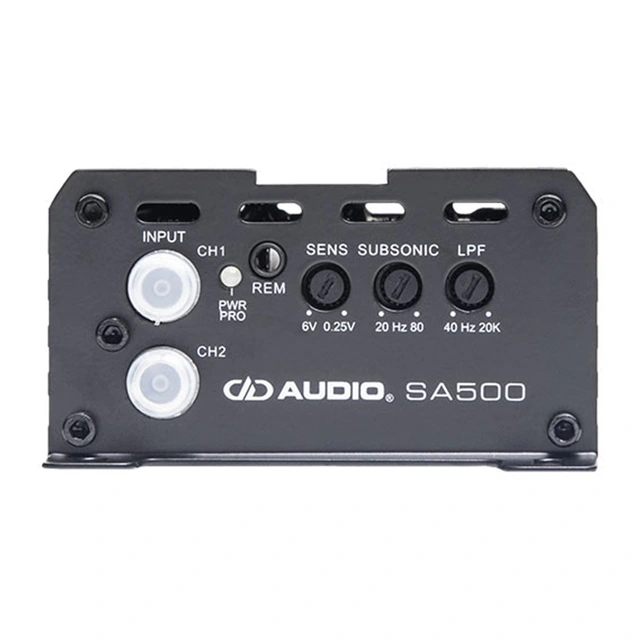

• Høy- og lavnivåinnganger
• 12 dB/oktav Høypass & Lavpass

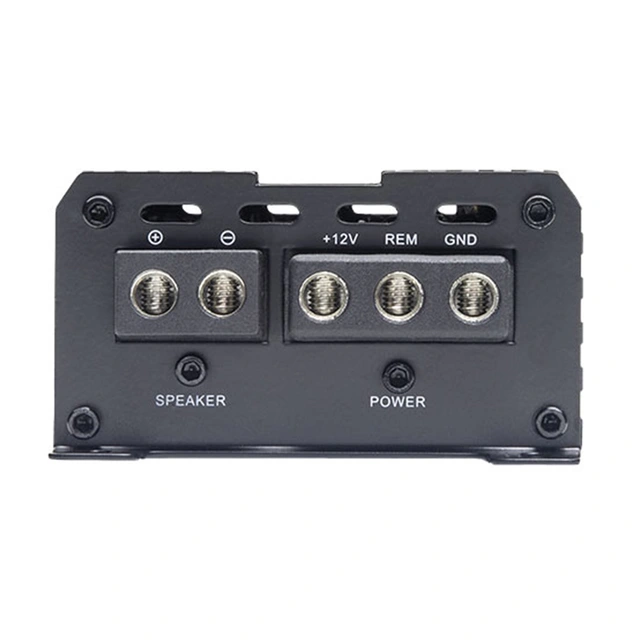

• Skruterminaler for strømkabel og høyttaler

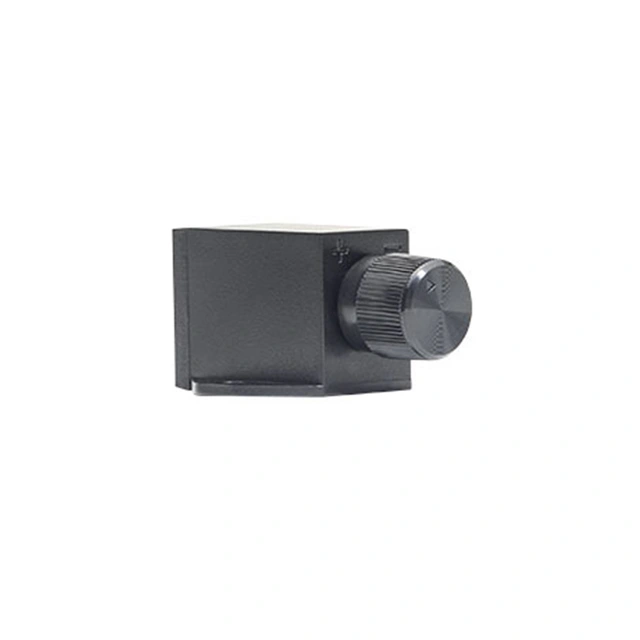

• Remote fjernkontroll inkludert
• 10mm²-strømtilkobling
• Mål: 121 x 81 x 43 mm

Spesifikasjoner:

Driftsspenning: 9–16 V

Testspenning: 14,4 V

Inngangskanaler: 2

Utgangskanaler: 1

Kontinuerlig effekt @ 4 ohm: 200 W

Kontinuerlig effekt @ 2 ohm: 325 W

Kontinuerlig effekt @ 1 ohm: 500 W

Maks strømtrekk (A): 50

RCA-inngang følsomhet: 6 – 0,25 V

Høynivåinngang følsomhet: 20 – 1,1 V

RCA signal/støy-forhold: > 95 dB

Dempingsfaktor: > 100

THD: < 1,0 %

Bassboost: +12 dB

Frekvensrespons (Hz): 30 – 20 000

Subsonisk filter: 20 – 80 Hz

Lavpassfilter: 40 – 20 000 Hz

Fjernkontroll: Fjernkontroll inkludert

Strømkabel (AWG): 10mm²

Høyttalerkabel (AWG): 10mm²

Mål (mm): 121 x 81 x 43

Hvordan koble subwoofere mot denne forsterkeren:

Dette er en forsterker som yter mest i 1 Ohm. Det er derfor anbefalt å benytte et subwoofer-oppsett i 1 Ohm for å oppnå maksimalt utbytte av forsterkeren. Ved bruk av èn subwoofer anbefales en dobbel 2 Ohms bass. I parallellkobling gir det 1 Ohm (se skjema 1).
Ønskes det å bruke to subwoofere anbefales 2 stk dobbel 4 Ohms subwoofere i parallellkobling (se skjema 2).
Det er også mulig å koble 2 stk singel 4 Ohms subwoofere (se skjema 3). Pass her på at man tar hensyn til at forsterkeren gir mindre effekt i 2 Ohm.
