Digital Design SS4.1300-24V. Kompakt 4-kanals forsterker, 4x325W RMS i 2 Ohm. 24 Volt forsterker.

De nye forsterkerne i SS-serien representerer den nyeste klasse D-designen, og tilbyr høy effekt og utmerket lydkvalitet i kompakte dimensjoner.
SS-serien bruker et tradisjonelt DD AUDIO-stil chassis for maksimal kjøling. Alle viktige interne komponenter er oppgradert for å møte dagens krevende strømbehov. De nye forsterkerne i SS-serien er resultatet av banebrytende, kompromissløs design, og tilbyr ikke bare førsteklasses lydkvalitet, men enestående kraft og størrelse. Endringen er ikke bare håndgripelig, men også hørbar! SS4.1300 er en full-range 4-kanals forsterker som produserer 325 watt per kanal. Forsterkeren egner seg til å spille både subwoofere og høyttalere, takket være de omfattende filtrene.

Egenskaper:

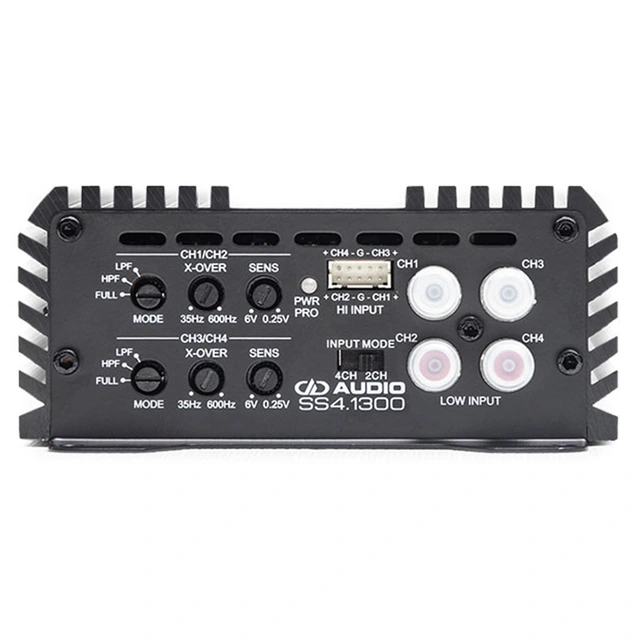

Høynivå-innganger
12dB/okt Høypass/Lavpass delefilter

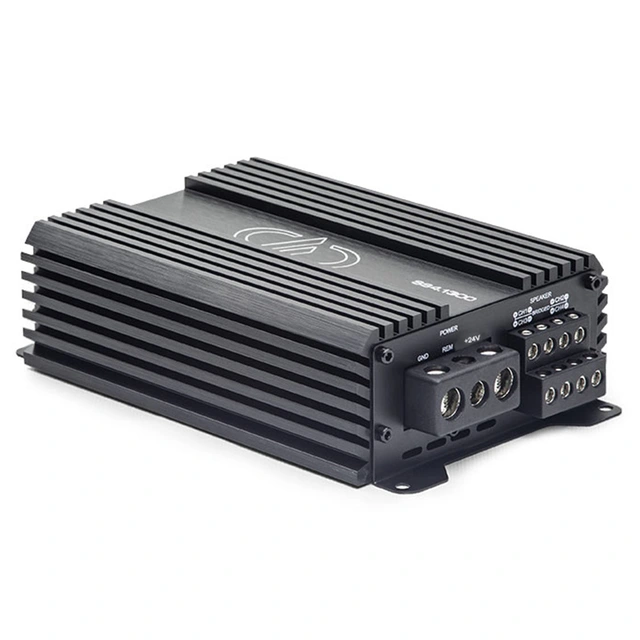

Kraftig aluminiums chassi

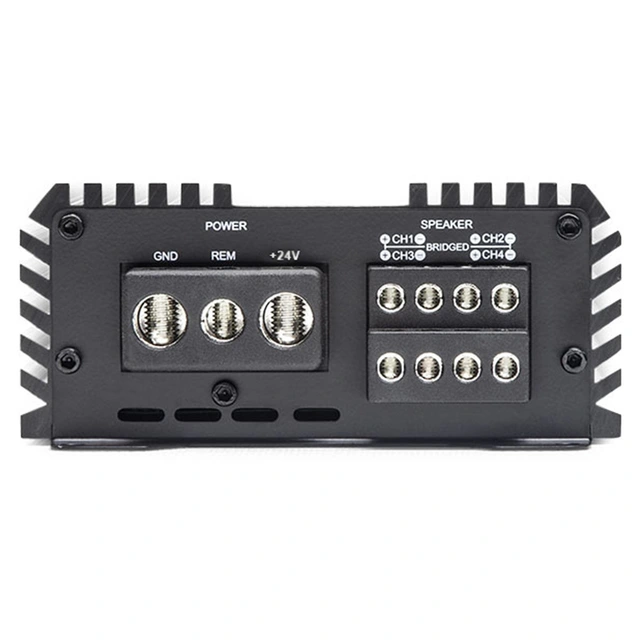

20mm² strømterminaler

Spesifikasjoner:
Driftsspenning: 24 Volt
Utgangskanaler: 4
Kontinuerlig Watt @4ohm: 4 x 180
Kontinuerlig Watt @2ohm: 4 x 325
Kontinuerlig Watt @4ohm brokoblet: 2x650
Maks strømtrekk: 75 Ampere
RCA-inngangsspenningsfølsomhet: 6 - 0,25
Høynivå inngangsspenningsfølsomhet: 20 - 1,1
RCA-inngang S/N: > 95
THD: < 0,1 %
Frekvensrespons (Hz): 20Hz - 20kHz
Høypassfilter: 35Hz - 600Hz
Lavpassfilter: 35Hz - 600Hz
Strømledningsstørrelse: 20mm²
Høyttalerledningsstørrelse: 2,5mm²
Dimensjoner (MM): 159 x 117 x 50



Hvordan koble høyttalere eller subwoofer mot denne forsterkeren:

Dette er en forsterker med fire utgangskanaler. Denne kan kobles til to høyttalerpar (se skjema 1), eller ett høyttalerpar og en subwoofer (se skjema 2).
Høyttalertilkobling vises i skjema med 4 Ohm, men vil gjelde det samme ved bruk av 2 Ohms høyttalere.
Dersom man ønsker å bruke en 4-kanals forsterker til bruk med subwoofer benyttes en brokobling (skjema 2) på to av kanalene. Her anbefales 4 Ohms subwoofer. Det skal ikke kobles 2 Ohms subwoofer på annet enn 1 Ohms kompatible 4-kanals forsterkere.
