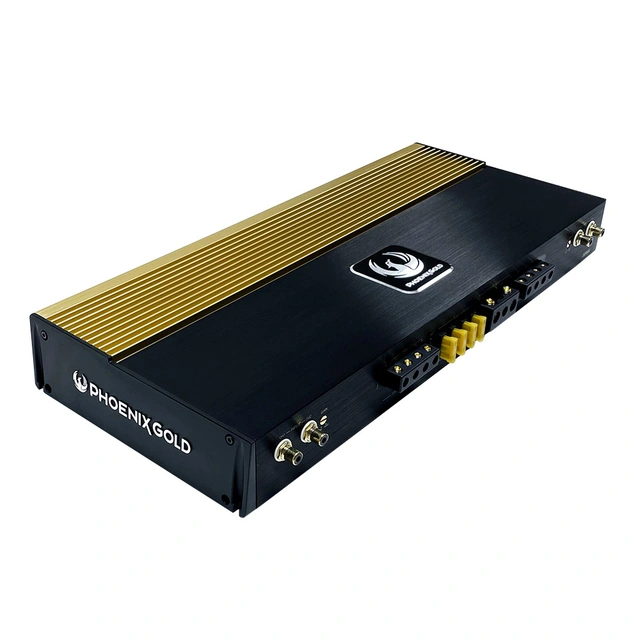

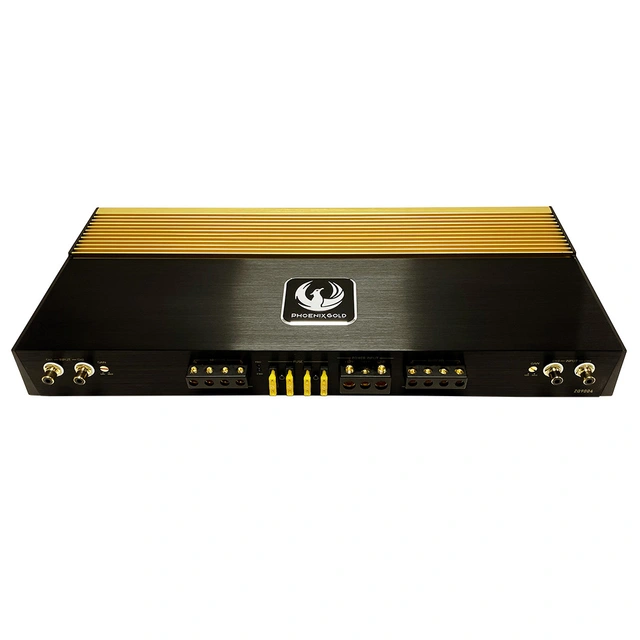

Phoenix Gold ZQ9004. 4-kanals High-End forsterker.

Phoenix Gold ZQ-serie

High-End ZQ-serien er essensen av Phoenix Gold grunnverdier inkludert de originale funksjonene som gjorde merkevaren berømt i begynnelsen. ZQ-serien er designet for å sette hver minste detalj på høyeste nivå og gi deg utrolig gode produkter.

ZQ9004 er en høykvalitets firekanalsforsterker med et Dual-Power-system og en utmerket PCBA designet for å optimere en ren og effektiv strømforsyning for å mate sluttfasen av forsterkeren. Dette førsteklasses lydoppsettet er utviklet som et svært eksklusivt og verdifullt spesialprodukt for lyd i bil. Phoenix Gold jobber hele tiden med å møte og overgå de økende kravene til lydentusiaster over hele verden for å gi dem den ultimate lydopplevelsen.

ZQ9004 er designet i EU av Phoenix Golds fremste forsterkeringeniører, med over tjue års utviklingserfaring.

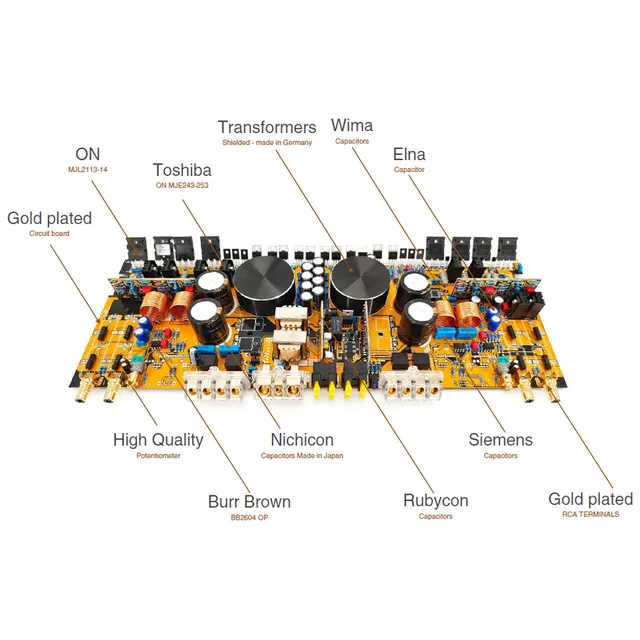

For å bringe denne utrolige nye forsterkeren til live insisterte de på å bruke de beste komponentene fra hele verden som transistorer fra ON Semiconductor, magnetiske kjernetransformatorer fra EPCOS, sammen med kondensatorer fra produsenter som  ELNA, Rubycon, Wima og Nichicon. Ofte er de passive komponentene som for eksempel kondensatorer kanskje ikke i sentrum av oppbyggingen av en forsterker, men de utgjør likevel en uunnværlig del av å tilby en forsterker som kan overgå forventningene og tilfredsstille lydentusiaster.

Funksjoner:
4-kanals effektforsterker
RCA-inngang
Nivåkontroll
LED strøm- og beskyttelsesindikator
Mosfet strømforsyning
Termisk beskyttelse
To-lags kretskort med "Immersion Gold Treatment"
Dobbel strømforsyning
24k gullbelagte terminaler
Nichicon & Wima kondensatorer
Toshiba & ON transistorer
Skjermet transformatorkjerner
High-end polymer nivåkontroller
S/N-forhold over 110dB

Spesifikasjoner:
Tilførselsspenning 11-15V DC
Effekt i 4 ohm 150W x 4
Effekt i 2 ohm 230W x 4
Effekt i 4 ohm brokoblet 460w x 2
Frekvensrespons 10Hz – 55KHz (-3dB)
Kanalseparasjon 60dB
Signal til støyforhold over 110dB
Inngangsimpedanse 22K Ohm
Inngangsfølsomhet 400mV – 5V
T.H.D <0,05 %

Merk!

Dette er en ren klasse AB-forsterker så den blir varm! Ved installasjon så må sørge for god ventilasjon i nærheten av forsterker.

Hvordan koble høyttalere eller subwoofer mot denne forsterkeren:

Dette er en forsterker med fire utgangskanaler. Denne kan kobles til to høyttalerpar (se skjema 1), eller ett høyttalerpar og en subwoofer (se skjema 2).
Høyttalertilkobling vises i skjema med 4 Ohm, men vil gjelde det samme ved bruk av 2 Ohms høyttalere.
Dersom man ønsker å bruke en 4-kanals forsterker til bruk med subwoofer benyttes en brokobling (skjema 2) på to av kanalene. Her anbefales 4 Ohms subwoofer. Det skal ikke kobles 2 Ohms subwoofer på annet enn 1 Ohms kompatible 4-kanals forsterkere.
